خزانة توزيع الطاقة XL-21
هل لديك أسئلة؟ مندوبي مبيعات GNEE متاحون للدردشة المباشرة الآن
إرسال البريد الإلكتروني-:sales@gneeelectric.com
هاتف:+8615824687445
تعد شركة Henan GNEE Electric Co., Ltd. واحدة من أكثر الشركات المصنعة والموردة موثوقية لخزانة توزيع الطاقة xl-21 في الصين. إذا كنت ستشتري خزانة توزيع الطاقة XL-21 المخصصة المصنوعة في الصين، فنحن نرحب بك للحصول على عرض أسعار من مصنعنا. تتوفر منتجات ذات جودة عالية وسعر معقول.
الخزانة توزيع الطاقة XL-21عبارة عن مجموعة مفاتيح كهربائية ذات جهد كهربائي منخفض من النوع -الأرضية مصممة لأنظمة التيار المتردد ثلاثية الطور-التي يصل جهدها إلى 500 فولت. ويستخدم على نطاق واسع فيمحطات توليد الطاقة والمؤسسات الصناعية والتعدينية والمباني الشاهقة-.لتوزيع الطاقة والإضاءة في تكوينات ثلاثة-أسلاك، وأربعة-أسلاك، وخمسة-أسلاك.
هيكل الخزانة مصنوع منألواح فولاذية ملفوفة على البارد-من خلال عمليات الثني واللحام الجزئي، مما يضمن الصلابة والقدرة على التحمل-لتركيب المكونات الكهربائية. ويتميز أالتخطيط الداخلي المعياريمع قواطع دوائر وصمامات وموصلات ومرحلات حرارية قابلة للتكوين لتلبية متطلبات المشروع المحددة.
تم تصميم خزانة التوزيع XL-21 من أجلتركيب مثبت على الحائط الداخلي-مع إمكانية تشغيل اللوحة الأمامية وفحصها وصيانتها.- يتم تثبيت مقبض تشغيل مفتاح السكين على العمود الأمامي الأيمن العلوي لعزل الطاقة.
هل تحتاج إلى تكوين XL-21 مخصص لمشروعك؟
تسمية النموذج: خزانة توزيع الطاقة XL-21
حدد سلسلة النموذج الدقيقة لطلبك أو مستند المناقصة
يساعد تعيين النموذج في تحديد نوع الخزانة ووظيفتها وتكوينها:
ملحوظة:قم بتأكيد رقم المخطط المطلوب في الوضع النهائي بعد الموافقة على تهيئة توزيع الطاقة. اتصل بفريقنا الهندسي للحصول على المساعدة في اختيار المخطط.
الميزات الرئيسية لخزانة توزيع الجهد المنخفض XL-21
تم تصميمها لتحقيق الموثوقية والسلامة وسهولة الصيانة في البيئات الصناعية الصعبة
هيكل فولاذي قوي
الخزانة مصنوعة من-صفائح فولاذية ملفوفة على البارد-عالية الجودة ومغطاة بطبقة نهائية من المسحوق-، مما يضمن مقاومة عالية للتآكل والأضرار الميكانيكية في البيئات الصناعية القاسية.
التخطيط الداخلي المعياري
يسهل التصميم المعياري عملية التجميع والصيانة وقابلية التوسع بسهولة. تتوفر أنظمة اتصال متعددة لتلبية احتياجات توزيع الطاقة المختلفة ومواصفات المشروع.
صيانة اللوحة الأمامية-
تم تصميمه للتركيب على الحائط الداخلي-مع إمكانية تشغيل اللوحة الأمامية وفحصها وإصلاحها-. يمكن فتح الأبواب 180 درجة لأقصى قدر من إمكانية الوصول.
الحماية الشاملة
مجهزة بقواطع دوائر الهواء، والصمامات، والموصلات، والمرحلات الحرارية كحماية من الدوائر القصيرة والحمل الزائد. يتم لحام الباب والقشرة بمسامير أرضية للسلامة الكهربائية.
حجم الصندوق القابل للتكوين
يمكن تخصيص حجم صندوق الخزانة ليناسب متطلبات المشروع. تسمح لوحة التثبيت القابلة للإزالة بشكل منفصل بترتيب المكونات المرنة لأرقام المخططات المختلفة.
صغير الحجم وموفر للمساحة-فعال
يتيح التصميم الفعال للمساحة- سهولة التكامل في بيئات مختلفة مع توفير مساحة واسعة للأسلاك والمكونات. يجمع التصميم القياسي بين الهيكل المدمج والتنوع القوي.
أبعاد التركيب والتركيب
المواصفات الفنية لخزانة التوزيع XL-21
استكمال المعلمات الكهربائية والميكانيكية لوثائق العطاء ومواصفات المشروع
| لا. | المعلمة | وحدة | قيمة |
|---|---|---|---|
| 1 | تصنيف جهد التشغيل (الدائرة الرئيسية) | V | ايه سي 380 |
| 2 | تصنيف جهد التشغيل (الدائرة المساعدة) | V | ايه سي 220 / ايه سي 380 |
| 3 | تصنيف الجهد العزل | V | 660 |
| 4 | التردد المقدر | هرتز | 50 / 60 |
| 5 | التصنيف الحالي | A | أقل من أو يساوي 630 |
| 6 | الحافلة الرئيسية تصنيفها الحالي | A | 400 |
| 7 | فترة قصيرة-تتحمل التيار | كا | 10 |
| 8 | ذروة تحمل التيار | كا | 17 |
| 9 | النبض المقنن يتحمل الجهد | كيلو فولت | 8 |
| 10 | تردد الطاقة يتحمل الجهد (1 دقيقة، حلقة التحكم الإضافية) | كيلو فولت | 1.89 |
| 11 | درجة الحماية | - | IP30 |
| 12 | التخليص الكهربائية | مم | أكبر من أو يساوي 10 |
| 13 | مسافة الزحف | مم | أكبر من أو يساوي 12.5 |
| 14 | النظام المطبق | - | تيار متردد ثلاثي الطور 3 أسلاك / 4 أسلاك / 5 أسلاك أقل من أو يساوي 500 فولت |
| 15 | معيار الامتثال | - | إيك 61439-1 / إيك 60439-1 |
| 16 | نوع التثبيت | - | يتم تثبيته على الحائط الداخلي-واقفًا على الأرض-. |
خطة الدائرة الرئيسية
مكونات وتكوين خزانة XL-21

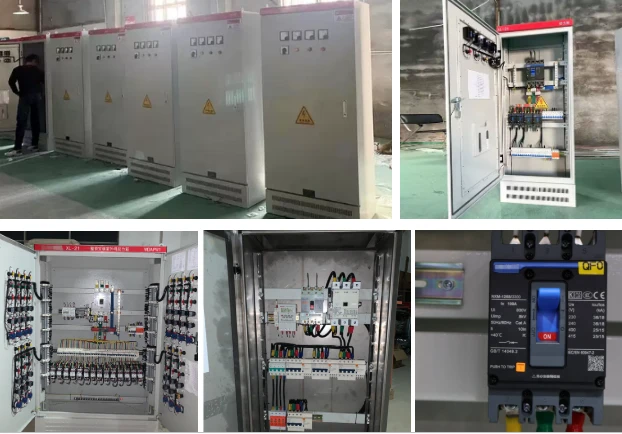

تم تركيب المعدات الرئيسية داخل خزانة توزيع الطاقة XL-21
مفتاح الجمع بين السكين والصمام
| نموذج | التصنيف الحالي | ذوبان التصنيف الحالي |
|---|---|---|
| HR3-400/34 | 400A | 150A, 200A, 250A, 300A, 350A, 400A |
قواطع دوائر الهواء
| نموذج | التصنيف الحالي | تنطلق النطاق الحالي |
|---|---|---|
| MLM5-40/390 | 20A | 7A, 10A, 15A, 20A, 30A, 40A |
| MLM1-100/300 | 100A | 15A - 100A |
| MLM1-250/300 | 250A | 100A - 250A |
المحول الحالي
| نموذج | التيار الأساسي | التيار الثانوي |
|---|---|---|
| لم-0.5 | 75A - 600A | 5A |
الصمامات
| نموذج | تصنيف الصمامات | التصنيف الحالي لوصلة الصمامات |
|---|---|---|
| RL1-15 | 15 | 2A, 4A, 5A, 6A, 10A, 15A |
| RL1-60 | 60 | 20A - 60A |
| RL1-100 | 100 | 30A - 100A |
| RL1-200 | 200 | 80A - 200A |
| RL1-400 | 400 | 150A - 400A |
ظروف التثبيت والتشغيل لخزانة الطاقة XL-21
تأكد من شروط الموقع قبل التحديد. يجب أن تكون جميع المعلمات ضمن الحدود.
درجة الحرارة المحيطة
نطاق التشغيل: -25 درجة إلى +40 درجة . 24-متوسط ساعة لا يتجاوز +35 درجة .
ارتفاع
يجب ألا يتجاوز ارتفاع التثبيت 2000 متر فوق مستوى سطح البحر. قوة الزلزال لا تتجاوز 8 درجات.
الرطوبة النسبية
متوسط الرطوبة النسبية اليومية أقل من أو يساوي 90% عند درجة +25 . المتوسط الشهري أقل من أو يساوي 90%.
موقع التثبيت
يتم تركيبه على الحائط الداخلي-. تجنب مخاطر الحريق/الانفجار، والتلوث الخطير، والتآكل الكيميائي، والاهتزاز العنيف.
لست متأكدا إذا كان موقعك يستوفي هذه الشروط؟ يمكن لمهندسينا المساعدة في التقييم.
تطبيقات خزانة توزيع الطاقة XL-21
موثوق به عبر الصناعات لتوزيع الطاقة ذات الجهد المنخفض بشكل موثوق
محطات توليد الطاقة
يُستخدم لتوزيع الطاقة والإضاءة المساعدة في منشآت توليد الطاقة، ويدعم ثلاثة-أنظمة تيار متردد من الأسلاك -المرحلة الرابعة وخمسة-أسلاك حتى 500 فولت.
المؤسسات الصناعية والتعدين
يوفر توزيعًا موثوقًا للطاقة للمصانع وورش العمل وعمليات التعدين. هيكل فولاذي قوي يتحمل البيئات الصناعية الصعبة.
-المباني الشاهقة
يتم تركيبها في المباني التجارية والسكنية الشاهقة-لتوزيع الطاقة والإضاءة، مع تصميم مدمج يتناسب مع الغرف الكهربائية.
مرافق التصنيع
يدعم مراكز التحكم بالمحركات وتوزيع الطاقة لخطوط الإنتاج. قابلة للتكوين باستخدام قواطع الدائرة والموصلات لحماية الماكينة.
مشاريع البنية التحتية
تُستخدم في مراكز النقل ومحطات معالجة المياه والبنية التحتية للمرافق لتوزيع الطاقة ذات الجهد المنخفض والتحكم فيها بشكل موثوق.
المجمعات التجارية
توزيع الطاقة لمراكز التسوق ومباني المكاتب والفنادق. الوصول إلى صيانة اللوحة الأمامية-مثالي للغرف الكهربائية ذات المساحة المحدودة-.
لماذا تختار خزانة توزيع الطاقة XL-21 الخاصة بنا
التسعير المباشر للمصنع:كشركة مصنعة، فإننا نزيل هوامش الربح للوسطاء. احصل على عروض أسعار تنافسية مباشرة من المصنع-لمشروعات خزانات XL-21 الخاصة بك.
التكوينات المخصصة:نحن نقدم جميع أرقام المخططات ويمكننا تخصيص اختيارات المكونات وأبعاد الخزانة وتقييمات شريط التوصيل لتتناسب مع مواصفات العطاء الخاص بك.
توثيق الامتثال الكامل:تأتي كل خزانة XL-21 مع تقارير اختبار كاملة، وشهادات اختبار النوع، ومخططات الأسلاك، ووثائق الامتثال للمعيار IEC 61439.
الدعم الهندسي:يساعد فريقنا الفني في اختيار المخطط ومطابقة المكونات وتوجيهات التثبيت طوال دورة حياة مشروعك.
التعليمات
تتميز خزانة توزيع الطاقة XL-21 بجهد تشغيل مقدر يبلغ 380 فولت تيار متردد (الدائرة الرئيسية) و220 فولت/380 فولت (دائرة مساعدة). جهد العزل المقدر هو 660 فولت. لقد تم تصميمه لأنظمة التيار المتردد ذات الثلاث-طور حتى 500 فولت، بما في ذلك تكوينات ثلاثة-أسلاك وأربعة-أسلاك وخمسة أسلاك.
ما هو الحد الأقصى للتيار المقنن لخزانة التوزيع XL-21؟
تدعم خزانة توزيع الطاقة XL-21 تيارًا مقدرًا يصل إلى 630 أمبير. عادةً ما يكون التيار المقنن للحافلة الرئيسية 400 أمبير، مع تيار تحمل قصير المدى يبلغ 10 كيلو أمبير وتيار تحمل الذروة يبلغ 17 كيلو أمبير. يمكن اختيار أنواع مختلفة من قواطع الدائرة والدرجات الحالية لتلبية متطلبات المستخدم المحددة.
ما هي درجة الحماية التي تتمتع بها خزانة XL-21؟
تتميز خزانة توزيع الطاقة XL-21 بدرجة حماية IP30، مما يجعلها مناسبة للبيئات الداخلية التي لا تحتوي على غبار ورطوبة زائدة. لقد تم تصميمه للتركيب على الحائط الداخلي، لتجنب التعرض المباشر لأشعة الشمس، المطر، والغازات المسببة للتآكل.
ما هي المعايير التي تتوافق معها خزانة توزيع الطاقة XL-21؟
تتوافق خزانة توزيع الطاقة XL-21 مع IEC 61439-1 (مجموعات المفاتيح الكهربائية والتحكم ذات الجهد المنخفض - القواعد العامة) ومعايير IEC 60439-1. كما أنها تلبي المعايير الوطنية GB 7251.1. يتم توفير وثائق الامتثال الكاملة وتقارير الاختبار مع كل وحدة.
تتضمن خزانة XL-21 مجموعة مفاتيح منصهرة - (HR3-400/34، 400A)، وقواطع دائرة هوائية (سلسلة MLM5-40، وMLM1-100، وMLM1-250)، ومحولات تيار (LM-0.5، و75A-600A أساسي، و5A ثانوي)، وصمامات (سلسلة RL1 من 15 أمبير إلى 400 أمبير)، وموصلات، و المرحلات الحرارية. يتكون هيكل الخزانة من لوح فولاذي ملفوف على البارد مع براغي أرضية على الباب والغطاء من أجل السلامة الكهربائية.
ما هي ظروف التشغيل لخزانة XL-21؟
يعمل XL-21 في درجات الحرارة المحيطة من -25 درجة إلى +40 درجة (متوسط 24 ساعة لا يتجاوز +35 درجة)، وعلى ارتفاعات تصل إلى 2000 متر، ورطوبة نسبية تصل إلى 90% عند درجة +25 . ويجب تركيبه في الداخل، بعيدًا عن مخاطر الحريق أو الانفجار، أو التلوث الخطير، أو التآكل الكيميائي، أو الاهتزاز العنيف. يجب ألا تتجاوز شدة الزلزال 8 درجات.
احصل على عرض أسعار خزانة توزيع الطاقة XL-21 اليوم
أرسل لنا مواصفات مشروعك واحصل على عرض أسعار مخصص خلال 24 ساعة. شامل الاستشارة الهندسية المجانية.
الوسم : خزانة توزيع الطاقة XL-21، الصين الشركات المصنعة لخزانة توزيع الطاقة XL-21 والموردين والمصنع
