الشبكة الكهروضوئية-خزانة متصلة

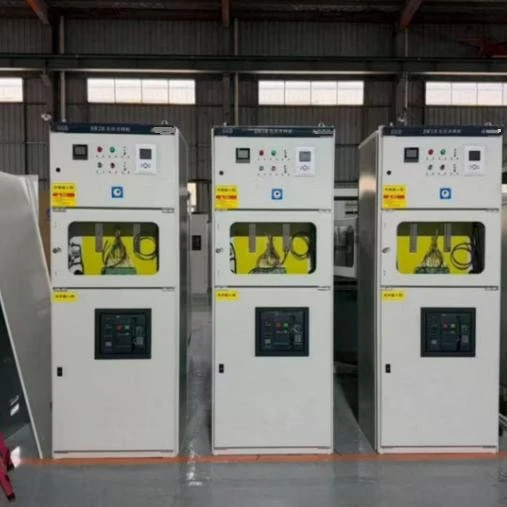

الالشبكة الكهروضوئية-خزانة متصلةهي وحدة توزيع الطاقة الحيوية التي تربط مجموعة الطاقة الشمسية الكهروضوئية بالشبكة الكهربائية. وتتمثل وظيفته الأساسية في تغذية طاقة التيار المتردد -المحولة من مخرج التيار المستمر للنظام الكهروضوئي عبر محولات -بشكل آمن ومتوافق إلى شبكة المرافق أو الشبكة الجانبية للمستخدم-.

ما وراء اتصال الشبكة، يوفر مجلس الوزراءوظائف الحماية والمراقبة والقياس. إنها بمثابة نقطة فاصلة بين نظام توليد الطاقة الكهروضوئية وشبكة الطاقة، وتعمل كنقطة خروج إجمالية لمحطة الطاقة الكهروضوئية. تشتمل الخزانة على قواطع دوائر، وأجهزة حماية من زيادة التيار، ومرحلات حماية، وعدادات طاقة، ومحولات تيار، وقضبان توصيل لضمان تكامل الشبكة بشكل آمن ومستقر وفعال.

1. قاطع دائرة التيار المتردد

يعمل كمفتاح رئيسي وجهاز حماية التيار الزائد. يتيح قاطع الدائرة الكهروضوئية- المخصص لإعادة الإغلاق فصل النظام الكهروضوئي بشكل آمن أثناء الصيانة أو حالات الطوارئ، مع إعادة الإغلاق التلقائي عندما تعود ظروف الشبكة إلى طبيعتها.

2. جهاز الحماية من زيادة التيار (SPD)

يحمي المعدات النهائية من الجهد الزائد العابر الناجم عن الصواعق أو طفرات التبديل. يعتمد اختيار SPD على تصميم النظام وموقع التثبيت، مع تقييمات نموذجية لـ In: 20kA، Imax: 40kA.

3. التتابع الوقائي

في الأنظمة -الكبيرة الحجم، تراقب المرحلات الوقائية معلمات محددة مثل الجهد الكهربي والتردد والتيار. عند اكتشاف أي خلل، يبدأ المرحل إجراء قطع الاتصال لحماية كل من النظام الكهروضوئي والشبكة.

4. عداد الطاقة

قياس وتسجيل الكهرباء المولدة وتسليمها إلى الشبكة. ضروري للأنظمة الكهروضوئية التجارية والصناعية التي تتطلب إدارة الطاقة، والفواتير، وقياس الإيرادات. يدعم القياس ثنائي الاتجاه.

5. المحول الحالي (CT)

يخفض التيارات العالية إلى مستويات مناسبة للعدادات وأجهزة الحماية. توفر أجهزة CT إشارات قياس لأجهزة قياس الطاقة ومرحلات الحماية، مما يتيح المراقبة والتحكم الدقيقين.

6. أشرطة التوصيل والمحطات الطرفية

قم بتوزيع الطاقة داخل الخزانة وتوفير اتصالات منظمة بين دوائر الإدخال والإخراج. تضمن قضبان التوصيل المُصنفة بشكل صحيح مقاومة منخفضة ونقلًا فعالاً للطاقة بين مخرج العاكس ونقطة اتصال الشبكة.
