ما هو المحول المغمور بالزيت





المحول المغمور بالزيت-، والذي يُسمى أيضًا المحول المملوء بالزيت، هو نوع من أجهزة تحويل الجهد الكهربائي باستخدام طريقة تبريد الزيت لتقليل درجة حرارة المحول. على عكس المحولات من النوع الجاف، يتم تركيب جسم المحول المغمور بالزيت-في خزان الزيت الفولاذي الملحوم المملوء بالزيت العازل. عند تشغيل محول مغمور بالزيت-، تتحول حرارة الملف والقلب الحديدي أولاً إلى زيت العزل ثم إلى وسط التبريد. ووفقاً لأحجام السعة، يمكن تقسيمها إلى محول تبريد طبيعي مغمور ومحول تبريد هواء قسري مغمور.

طلب كتالوج كامل




معرض صور معرض GNEE


Exhibition Photo Gallery

تواصل مع GNEE اليوم

الصفحة الرئيسية 1234567 الصفحة الأخيرة

احصل على أفضل الأسعار →

زيارة عملاء GNEE

custormer visit

لماذا تختار GNEE الكهربائية؟





إن اختيار مورد المحولات المناسب لا يتعلق بالسعر فحسب - بل يتعلق أيضًا بالموثوقية والسلامة والشراكة على المدى الطويل. في GNEE Electric، نجمع بين الخبرة الهندسية ومراقبة الجودة الصارمة وخبرة التصدير العالمية لتقديم محولات مغمورة بالزيت- يمكنك الاعتماد عليها حقًا.



1. قوة تصنيع مثبتة

ومن خلال خطوط الإنتاج المتقدمة-ونظام إدارة الجودة الراسخ، فإننا نضمن أن كل محول مغمور بالزيت-يلبي المعايير الدولية مثل IEC، وANSI، وGB. تخضع كل وحدة لاختبار روتيني ونوعي شامل قبل التسليم.



2. رقابة صارمة على الجودة من الأساسية إلى التجميع النهائي

بدءًا من اختيار قلب الفولاذ السيليكوني وحتى عزل الملفات وتعبئة الزيت والاختبار النهائي - تتم مراقبة كل عملية بعناية. نحن نستخدم مواد خام-عالية الجودة لضمان أداء مستقر وخسارة منخفضة وعمر خدمة ممتد.



3. حلول مخصصة لمختلف الأسواق

مستويات الجهد، والتردد، وحدود ارتفاع درجة الحرارة، وطرق التبريد، ومتطلبات الحماية الخاصة - نقوم بتصميم محولاتنا لتلبية معايير الشبكة المحلية ومواصفات المشروع. تتوفر خدمات تصنيع المعدات الأصلية وأوديإم.



4. تصميمات فعالة-تتميز بكفاءة الطاقة والتكلفة-

تم تصميم محولاتنا المغمورة بالزيت- لتقليل فقدان الأحمال- وتقليل تكاليف التشغيل، مما يساعد العملاء على توفير الطاقة وزيادة عائد الاستثمار إلى أقصى حد على مدار دورة حياة المعدات.



5. التسليم السريع وسلسلة التوريد المستقرة

بفضل القدرة الإنتاجية القوية والإدارة الفعالة لسلسلة التوريد، فإننا نضمن-التسليم في الوقت المحدد حتى بالنسبة للطلبات المجمعة.



6. تجربة التصدير المهنية

لدينا خبرة واسعة في خدمة العملاء في جميع أنحاء آسيا وأفريقيا والشرق الأوسط وأمريكا الجنوبية. يفهم فريقنا متطلبات المشروع الدولية ومعايير التوثيق وإجراءات الشحن.



7. الدعم الفني سريع الاستجابة

بدءًا من استشارات ما قبل-المبيعات وحتى-خدمة ما بعد البيع، يقدم فريقنا الهندسي المساعدة الفنية السريعة لضمان التثبيت السلس والتشغيل-على المدى الطويل.





هل تبحث عن محول؟ اطلب الآن






محول النوع الجاف مقابل محول النوع الزيتي: مقارنة الاختلافات

1. وسط التبريد: الهواء مقابل الزيت

النوع الجاف -المحولات:إن الاعتماد على الهواء للتبريد في المحولات من النوع الجاف -يجعلها فعالة بطبيعتها في تبديد الحرارة. يتوفر الهواء بسهولة ويعمل كحل تبريد فعال من حيث التكلفة-. هذه الكفاءة لها حدود، مما يحد من سعة الجهد للمحولات من النوع الجاف -إلى حوالي 35 كيلو فولت بسبب قيود التبريد.
-المحولات المملوءة بالزيت:عندما تسخن المكونات الداخلية للمحول أثناء التشغيل، يتم نقل الحرارة إلى الزيت العازل، مما يؤدي إلى تبديدها بكفاءة. وهذا يسمح للمحولات المملوءة بالزيت- بالتعامل مع مستويات الجهد العالي ويوفر أداءً فائقًا في البيئات كثيرة المتطلبات.

2. الصيانة: الرعاية المنتظمة مقابل الاهتمام النادر

النوع الجاف -المحولات:إحدى مزايا المحولات من النوع الجاف- هي مرونتها وتقليل الحاجة إلى الصيانة الدورية. هذه المحولات هي بطبيعتها أقل عرضة للمشاكل الناجمة عن تحلل الزيت، مثل التلوث الكيميائي. غالبًا ما تتطلب المحولات من النوع الجاف- فحوصات صيانة أقل تكرارًا، مما يوفر الوقت والموارد.
-المحولات المملوءة بالزيت:تتطلب المحولات المملوءة بالزيت المزيد من الاهتمام. يحتاج الزيت المستخدم للتبريد والعزل إلى مراقبة منتظمة للتأكد من جودته وفعاليته. يعد الاختبار الدوري للتلوث الكيميائي وترشيح الزيت المجدول أمرًا ضروريًا للحفاظ على الأداء الأمثل وإطالة عمر المحول.

3. التكاليف التشغيلية: كفاءة الطاقة مقابل النفقات التشغيلية

-المحولات المملوءة بالزيت:قد تتحمل المحولات المغمورة بالزيت- تكاليف أولية أعلى بسبب تواجد الزيت وإجراءات السلامة المرتبطة به المطلوبة للتركيبات الخارجية. وغالبًا ما يتم تعويض هذه التكاليف من خلال كفاءة استخدام الطاقة في المحولات. يساهم التبريد الفعال الذي يوفره الزيت في تحسين تبديد الحرارة، مما يقلل من فقد الطاقة والنفقات التشغيلية بمرور الوقت.
النوع الجاف -المحولات:على الرغم من أن المحولات من النوع -الجاف عادةً ما تكون تكاليفها الأولية أقل وتتطلب صيانة أقل، إلا أن كفاءة الطاقة الخاصة بها قد تختلف عن نظيراتها المملوءة بالزيت-. آلية التبريد المعتمدة على الهواء-على الرغم من كفاءتها، إلا أنها قد تؤدي إلى زيادة طفيفة في استهلاك الطاقة على المدى الطويل.

4. التأثير البيئي: مقارنة البصمات

النوع الجاف -المحولات:تتميز المحولات من النوع الجاف-بطبيعتها الصديقة للبيئة. يؤدي غياب النفط إلى القضاء على مخاطر تسرب النفط وانسكاباته، مما يقلل من الأضرار البيئية المحتملة. وهذا يجعلها الخيار المفضل للتركيبات والإعدادات الداخلية حيث يشكل التأثير البيئي مصدر قلق كبير.
-المحولات المملوءة بالزيت:على الرغم من أن المحولات المملوءة بالزيت-تقدم عرضًا استثنائيًا، إلا أن اعتمادها على الزيت يمثل خطرًا بيئيًا محتملاً. إن خطر تسرب النفط والحاجة إلى تدابير لاحتواء النفط يجعلها أكثر ملاءمة للمنشآت الخارجية حيث يمكن تنفيذ تدابير الحماية البيئية بشكل أكثر فعالية.



500KVA 416KV 3 Phase Oil-immersed Outdoor Transformer



دور زيت المحولات في-المحولات المغمورة بالزيت

العزل.الوظيفة الأولى لزيت المحولات-المغمر بالزيت هي العزل، وقوة العزل لزيت المحولات أعلى بكثير من قوة عزل الهواء. يتم نقع المادة العازلة في الزيت، الأمر الذي لا يؤدي إلى تحسين قوة العزل فحسب، بل يحميها أيضًا من التآكل بسبب الرطوبة.


تبديد الحرارة.الوظيفة الثانية لزيت المحولات هي تبديد الحرارة. يحتوي زيت المحولات-المحولات المغمورة بالزيت على حرارة نوعية كبيرة ويمكن استخدامه كمبرد. يمكن أن تتسبب الحرارة المتولدة أثناء تشغيل المحول في تمدد الزيت بالقرب من قلب الحديد والملف وارتفاعه. من خلال الحمل الحراري للزيت لأعلى ولأسفل، يتم تبديد الحرارة من خلال المبرد لضمان التشغيل الطبيعي للمحول.


قمع القوس.الدور الثالث لزيت المحولات في-المحولات المغمورة بالزيت هو إخماد القوس الكهربائي. في قواطع دوائر الزيت وفي-صنابير التحميل للمحولات، يحدث الانحناء عند تبديل نقاط الاتصال. يتمتع زيت المحولات بموصلية حرارية جيدة. تحت درجة حرارة القوس المرتفعة، سوف تتحلل كمية كبيرة من الغاز وتولد ضغطًا كبيرًا، مما يحسن أداء إطفاء القوس للوسيط ويجعل القوس ينطفئ بسرعة.



هيكل ومبدأ تشغيل المحولات المغمورة بالزيت-.

المحول المملوء بالزيت-يشبه من الناحية الهيكلية محول المحول. إنه أحد أنواع المحولات المصنفة وفقًا لشكل العزل الأساسي. وله خاصية مميزة هي الملفات المغمورة بالزيت- لخفض الخريطة الحرارية للأجهزة الموجودة بداخلها.
تتكون العناصر الأساسية للزيت-المغمور من القلب المغناطيسي والملفات والبطانات. يوفر النواة المغناطيسية مسارًا للتدفق المغناطيسي. تخلق اللفات مجالًا مغناطيسيًا وتتكون من ملف موصل، ملفوف حول القلب ومعزول بحواجز وشاشات من ألواح الضغط. يزيد سمك العزل المتعرج مع الجهد. تقوم البطانات بتوصيل ملفات المحولات بمحطة فرعية.
تُستخدم المحولات الزيتية- في توزيع الطاقة أو المحطات الفرعية الكهربائية. يتم غمر قلبها وملفاتها في الزيت الذي يبرد ويعزل. يدور الزيت عبر القنوات الموجودة في الملفات وحول الملفات والتجمع الأساسي، ويتم تحريكه بواسطة الحمل الحراري. يتم تبريد الزيت من خلال الجزء الخارجي من الخزان بتقديرات صغيرة، ومن خلال مشعاع مبرد بالهواء-بتقديرات أكبر.

1000kVA oil-immersed transformer
2500KVA 10 04KV Oil distribution transformers



أنواع -المحولات المملوءة بالزيت

تستخدم المحولات أحادية الطور-زوجًا واحدًا من الملفات. يتم استخدامه في حالات التحميل الأقل-، مثل المناطق الريفية.
تتكون محولات الطور الثلاثة-من ثلاثة أزواج من الملفات. تدور اللفات عادة حول قلب مقسم إلى ثلاثة أجزاء. يتم استخدام ثلاثة-محولات طور في مناطق التحميل الأعلى-وتستطيع تزويد ثلاث دوائر بالطاقة.
تم تصميم محولات الطاقة للتعامل مع الأحمال الأعلى بكثير. يمكنهم رفع الفولتية لأعلى أو لأسفل ونقل التيار من مكان إلى آخر.
تنقل محولات التوزيع الفولتية المنخفضة من الشبكة الكهربائية إلى المنازل والشركات. فهي أصغر بكثير من محولات الطاقة.
يتم توصيل المحولات المثبتة على القطب-بعمود كهربائي.
يتم تثبيت المحولات المثبتة على الوسادة-على وسادة خرسانية على الأرض.

كيفية إجراء الصيانة الروتينية على-المحولات المملوءة بالزيت

الزيت ودرجة الحرارة

لإجراء فحوصات يومية على درجة حرارة المحول، يجب علينا فحص درجات الحرارة المحيطة والزيت والملف ومقارنتها بالقيم المقدرة. يجب أن يختلف مؤشر قياس مستوى الزيت مع تغيرات درجة الحرارة، وإذا كان مقياس مستوى الزيت من الطراز المغناطيسي، فيجب أن يدور المؤشر في وجود مغناطيس الاختبار. إذا لم يستجب المؤشر في كلتا الحالتين، فيجب استبدال المؤشر.

الأداء الكهربائي

لإجراء فحوصات يومية لتقييم الأداء الكهربائي للمحول، يجب علينا فحص قيم جهد الحمل والتيار ومقارنتها بالأرقام المقدرة. تحدد إعدادات التحميل نوع المحول الذي يمكن استخدامه لتغذيته. نظرًا لأهميته، غالبًا ما تتم حماية المحول بواسطة مرحلات التيار التفاضلي والتيار الزائد والأرضي- التي يجب مراقبتها وصيانتها يوميًا. يمكن أن يؤدي استخدام المحول الخاطئ وعدم صيانة المرحلات الوقائية إلى حدوث تلف كهربائي وفشل كهربائي في المعدات، على التوالي.

مستوى الضوضاء

إنه مؤشر أداء أكثر وضوحًا للمحولات من النوع -الجاف. يمكن أيضًا استخدام مستوى الضوضاء المنبعثة من ملفات المحولات المملوءة بالزيت، والقلب، ونظام التبريد لتقييم أدائها. إذا كان المحول المملوء بالزيت- يصدر أصواتًا عالية أثناء العمليات، فمن المهم تحديد مصدر الضوضاء على الفور وقياسها من خلال التقنيات الثلاثة التالية.





ما هي الخطوات اللازمة للحفاظ على تشغيل المحول{0}المملوء بالزيت بسلاسة

الخطوة 1.لعزل جانب الجهد المنخفض-من المحول المملوء بالزيت، ستحتاج إلى تعليق لوحة اسم مطابقة من مقبض السحب وقلب المفتاح.


الخطوة 2.تأكد من عدم توصيل مفتاح التحميل بجانب الجهد للمحول المملوء بالزيت وفصل التأريض بشكل عام قبل تشغيل الطاقة.


الخطوة 3.قم بإزالة سكين الجهد العالي-، وافحص الهيكل والبورسلين وسلك الرصاص باستخدام المكشاف الكهربائي.


الخطوة 4.يجب فحص خزف المحولات المملوء بالزيت وفقدان الحرارة وأنظمة التنظيف بدقة وصيانة منتظمة.


الخطوة 5.عند صيانة محول مملوء بالزيت، من الضروري فحص مفتاح الحمل الجانبي للجهد للتأكد من التشغيل السليم وتزييت أجزاء ناقل الحركة.

productcate-459-420



6 علامات تدل على حاجتك إلى استبدال المحول-المملوء بالزيت





اختبارات زيت DGA
يمكن أن تكون الغازات الموجودة داخل المحول نتيجة لانهيار المواد التي يتكون منها المحول. يمكن أن يوفر هذا نظرة ثاقبة على صحة المحول الخاص بك. اعتمادًا على الغازات الموجودة في المحول الخاص بك والتي تم اكتشاف أنها مرتفعة، فقد يكون الوقت قد حان لاستبدال المحول الخاص بك.



المسح بالأشعة تحت الحمراء
مثلما يمكن للأشعة السينية-التي يتم إجراؤها في عيادة الطبيب أن توضح المشكلات في جسمك، يمكن أن يوفر فحص المحول الخاص بك معلومات مماثلة ومماثلة. يمكن أن يسمح لك المسح بالأشعة تحت الحمراء للمحول الخاص بك بملاحظة أي جلبة أو توصيلات قد تكون ساخنة.



التسريبات
عادة ما يمكن إصلاح التسريبات، ولكن في بعض الأحيان، يمكن أن تكون هجمة التسريبات مؤشراً على وجود مشكلة أكبر في اللعب. إذا كنت تنفق المال باستمرار لإصلاح التسريبات في المحول الخاص بك، فقد يكون ذلك علامة على وجود فشل أكبر في الطريق. يمكنك تجنب الخسارة المالية الفادحة الناجمة عن فشل المحول عن طريق استبداله قبل فوات الأوان.



الضوضاء والاهتزاز
تشبه المحولات السيارات من حيث أنها إذا بدت مكسورة، فهذا رهان آمن يستحق النظر إليه. يعد الصوت كمؤشر للأداء أكثر صلة بالمحولات من النوع -الجاف، فإذا كان المحول المملوء بالزيت- أحد أعلى مصادر الضوضاء في البنية الأساسية لديك، فيجب عليك التحقق من صحته وأدائه.



الطلاء القديم المتقشر
صدق أو لا تصدق، قد يكون هذا المؤشر التجميلي البسيط علامة على أن المحول الخاص بك في محطته الأخيرة. غالبًا ما يكون المحول الذي يقترب من الفشل ويحتاج إلى الاستبدال ساخنًا. من أعراض ذلك أنه قد يؤدي إلى تشوه الطلاء الخارجي، أو يتسبب في تقشره. إذا كان لديك محول عمره 25-عامًا وبه القليل من رقائق الطلاء، فلا تنزعج كثيرًا، ولكن إذا حدث تلف مستمر في الطلاء إلى جانب علامات التحذير الأخرى، فقد يكون الوقت قد حان للبحث عن بديل.



لون
انظر إلى لون الزيت الذي يحتوي عليه المحول الخاص بك. إذا كان لونه أسود أو غامقًا، فهذه علامة على أنه تعرض لضربة أو اندفاع. إذا تعرض المحول الخاص بك لهذا المستوى من الضغط، فمن المؤكد أنه يتعثر، والبحث عن بديل قد يؤدي إلى تجنب الفشل التام.



productcate-479-423



كيف يعمل المحول المغمور بالزيت

يوجد قلب حديدي في المحول المغمور بالزيت، ويتم لف ملفين معزولين بشكل متبادل حول القلب الحديدي.
الجانب المتصل بمصدر الطاقة يسمى الملف الأولي، والجانب الذي يخرج الطاقة الكهربائية يسمى الملف الثانوي.
عندما يتم تطبيق جهد مصدر طاقة التيار المتردد على الملف الجانبي الأساسي، يتدفق تيار متردد عبر الملف، ويتم إنشاء تدفق مغناطيسي متناوب في القلب الحديدي.
لا يمر هذا التدفق المغناطيسي المتناوب عبر الملف الأولي فحسب، بل يمر أيضًا عبر الملف الثانوي، ويتم توليد الإمكانات المستحثة E1 وE2 في الملفين على التوالي.
إن نسبة القوة الدافعة الكهربائية المستحثة على الجانبين الأولي والثانوي للمحول تساوي نسبة دورات اللفات الجانبية الأولية والثانوية.
عندما يكون عدد دورات اللفات الأولية والثانوية للمحول مختلفا، يمكن تحويل الجهد.
بالمقارنة مع المحولات العادية، طريقة التبريد مختلفة قليلا.
أثناء تشغيل محولات الطاقة-المغمورة بالزيت، يتم نقل حرارة اللفات والنوى الحديدية أولاً إلى الزيت، ثم إلى وسط التبريد من خلال الزيت.




المحولات لدينا



قلب حديدي

القلب عبارة عن صفائح فولاذية من السيليكون المدرفلة على البارد مع اتجاه حبيبي مغناطيسي عالي النفاذية. قلب الحديد عبارة عن قلب حديدي من النوع الأساسي، ونوع تكديس مفصل مائل كامل، وعمود قلب الحديد عبارة عن مقطع عرضي دائري متعدد-خطوات-، والقضيب الحديدي والقلب الحديدي متساويان في المقطع العرضي-.



لف

تعتمد اللف قناة زيت مموجة، بدون عملية غمس طلاء، وربط شريطي محكم؛ اللفات عبارة عن ملفات متحدة المركز: يحتوي ملف الجهد العالي على صنبور مطلوب لجهد الصنبور، والذي يتم توجيهه إلى مفتاح الصنبور، ويتم تثبيت المفتاح على غطاء الصندوق، ويمكن تحقيق نقل الجهد 10 كيلو فولت و20 كيلو فولت بعد انقطاع التيار الكهربائي، وتغيير جهد الصنبور.



جهاز حماية السلامة

محول 30 ~ 2000 كيلو فولت أمبير مزود بصمام تخفيف الضغط:

يمكن تركيب مرحلات الغاز مع محطات الإنذار والتعثر وفقًا لمتطلبات المستخدم؛





مصنعنا



في GNEE Electric، مصنعنا هو أساس جودة منتجاتنا وموثوقية التسليم. من خلال تجهيزنا بمرافق إنتاج متقدمة وأنظمة إدارة جودة صارمة، نقوم بتصنيع محولات الزيت-المغمورة التي تلبي المعايير الدولية ومتطلبات المشروع الصعبة.



مرافق الإنتاج الحديثة

تم تجهيز ورشة العمل الخاصة بنا بآلات القطع الأساسية الآلية، ومعدات اللف الدقيقة، وأنظمة تعبئة الزيت الفراغي، وأدوات اختبار الجهد العالي-. يتم تنفيذ كل خطوة إنتاج - بدءًا من تجميع قلب السيليكون الصلب وحتى الفحص النهائي - تحت رقابة فنية صارمة.



إدارة الجودة الصارمة

الجودة مدمجة في كل مرحلة من مراحل الإنتاج. نحن ننفذ إجراءات فحص منهجية تشمل اختبار المواد الخام،-والفحص أثناء العملية، والاختبار الروتيني، والتحقق النهائي من الأداء. يخضع كل محول لاختبارات كهربائية شاملة قبل الشحن لضمان السلامة والاستقرار وعمر الخدمة الطويل.



قدرة تصنيع قوية

بفضل عمليات الإنتاج المحسنة والفرق الفنية الماهرة، يحافظ مصنعنا على إنتاج مستقر وإدارة فعالة للطلبات. سواء أكان الأمر يتعلق بتخصيص مجموعة صغيرة أو توريد مشروعات مجمعة، فإننا نضمن الجودة المتسقة والتسليم في-الوقت المحدد.



فريق هندسي ماهر

يعمل المهندسون والفنيون ذوو الخبرة لدينا على تحسين كفاءة الإنتاج وأداء المنتج بشكل مستمر. ومن خلال الابتكار التقني المستمر، نقوم بتعزيز كفاءة استخدام الطاقة، وتقليل الخسائر، وإطالة عمر المعدات.



الالتزام بالتحسين المستمر

مسترشدين بفلسفة التقدم المستمر، فإننا نستثمر في ترقيات المعدات وتدريب القوى العاملة وتحسين العمليات للحفاظ على القدرة التنافسية وتلبية متطلبات السوق العالمية المتطورة.

productcate-468-468
productcate-461-461
productcate-509-509

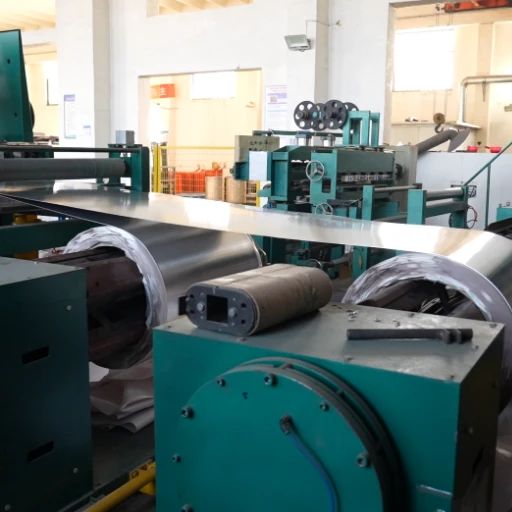

productcate-512-512
productcate-339-339
productcate-429-429

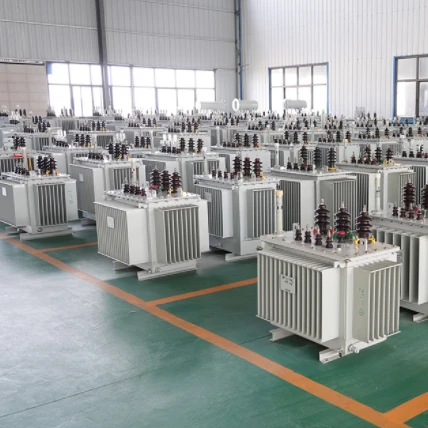

productcate-428-428
productcate-363-363

التعليمات


س: ما هو الغرض من -المحول المغمور بالزيت؟

ج: الوظيفة الأولى لزيت المحولات المغمورة بالزيت- هي العزل، وقوة العزل لزيت المحولات أعلى بكثير من قوة عزل الهواء. يتم نقع المادة العازلة في الزيت، الأمر الذي لا يؤدي إلى تحسين قوة العزل فحسب، بل يحميها أيضًا من التآكل بسبب الرطوبة.

س: ما هي صيانة -المحول المغمور بالزيت؟

ج: تتضمن المهام التي يجب تضمينها في خطة الصيانة السنوية للمحولات المغمورة بالزيت- ما يلي: فحص مؤشرات درجة الحرارة ومحدد الدائرة-إيقاف التشغيل، واستبدالها إذا لزم الأمر. تحقق من الأختام المقاومة للعوامل الجوية الموجودة على صناديق التنظيم. قياس مقاومة العزل لمرحلات حماية المحولات.

س: ما مقدار التحميل الزائد على المحول المملوء بالزيت؟

ج: يجب ألا يتجاوز الحد الأقصى للحمل الزائد للمحول 50% من الحمولة المقدرة؛ في حالة فشل النظام، تكون المهمة الأساسية هي ضمان إمدادات الطاقة دون انقطاع، في حين أن تسارع تقادم عزل المحولات يكون ثانويًا، ويكون الحمل الزائد العرضي على حساب عمر المحول.

س: عندما يتم ملء المحول بالزيت، ما هو الزيت المستخدم؟

ج: تتمثل الوظائف الأساسية لزيت المحولات في عزل وتبريد المحول. ولذلك يجب أن تتمتع بقوة عازلة عالية، وموصلية حرارية، واستقرار كيميائي، ويجب أن تحافظ على هذه الخصائص عند الاحتفاظ بها في درجات حرارة عالية لفترات طويلة.

س: أيهما أفضل المحولات المغمورة بالزيت أم المحولات الجافة؟

ج: تقوم محولات الزيت بوضع القلب الحديدي والملف داخل خزان الزيت المملوء بزيت المحولات، في حين أن المحولات الجافة غالبًا ما تقوم بتغليف القلب الحديدي والملف براتنج الإيبوكسي أو تستخدم أنواعًا غير مغلفة مع عازل مشرب لمنع الرطوبة.

س: ما هو السبب الرئيسي لتدهور زيت المحولات؟

ج: إن أبرز العوامل المسؤولة عن التسبب في تدهور زيت المحولات وبالتالي فشل المحولات هي:
تطور الضغط الداخلي في الزيت.
ارتفاع درجة الحرارة أثناء ظروف التشغيل.
التغيير المتكرر في مستويات جهد التشغيل.

س: كم مرة يجب تغيير زيت المحولات؟

ج: ومع ذلك، كمبدأ عام، يجب أخذ عينات الزيت العازل واختبارها كل خمس سنوات على الأقل لتقييم حالة الزيت العازل. هذا التقييم فقط هو الذي يحدد الحاجة إلى التغيير ويساعد على توفير التكاليف.

س: ما أسباب تسرب زيت المحولات؟

ج: بعض المحولات بها عيوب، مثل سوء اللحام، أو عدم كفاية الختم، أو البراغي ذات عزم الدوران غير المحكم. هذه العيوب يمكن أن تسبب تسرب الزيت. حتى في المحولات الجديدة.

س: إلى أي مدى يجب أن يكون المحول المملوء بالزيت من المبنى؟

ج: يجب أن يكون نوع البناء القابل للاحتراق/غير القابل للاحتراق- هو النوع الذي تحدده قوانين البناء الخاصة بالولاية. أ. الأبواب أو مخارج الحريق أو مخارج الحريق. لا يجوز وضع المحولات المثبتة داخل منطقة تمتد إلى الخارج 20 قدمًا و10 أقدام إلى الجانب من أي مدخل أو مخرج حريق أو مخرج حريق.

س: ما هي علامات المحول الزائد؟

ج: إذا كان استهلاك الطاقة أكبر من المعلومات المدرجة على لوحة الاسم، فمن المحتمل أن يكون هناك حمل زائد.

س: هل يمكن وضع المحولات المملوءة بالزيت في الداخل؟

ج: (أ) التركيبات الداخلية. لا يجوز تركيب المحولات المعزولة بالزيت - في الداخل إلا في قبو تم إنشاؤه وفقًا للقسمين 2805 و2806، أو في مبنى منفصل يلبي متطلبات القسم 2807.
(ب) المحولات المعزولة للسائل ذو نقطة اشتعال عالية-.

س: كم مرة يجب تصفية زيت المحولات؟

ج: يمكن أن يؤدي أخذ عينات الزيت واختباره بشكل روتيني إلى توجيه الحاجة إلى الترشيح أو الاستبدال. إذا أشارت الاختبارات إلى التحلل، فقد يتم إجراء الترشيح سنويًا أو على النحو الموصى به من قبل الخبراء. قد يتم استبدال الزيت بالكامل كل 5 إلى 10 سنوات بناءً على حالة المحول، على الرغم من أن هذا قد يختلف بشكل كبير.

س: ما هي نسبة التحميل الزائد المسموح بها للمحولات المغمورة بالزيت؟

ج: يجب ألا يتجاوز الحد الأقصى للحمل الزائد للمحول 50% من الحمولة المقدرة؛ في حالة فشل النظام، تكون المهمة الأساسية هي ضمان إمدادات الطاقة دون انقطاع، في حين أن تسريع تقادم عزل المحولات يكون ثانويًا.

س: ما هو نوعي التبريد في محولات الطاقة المغمورة بالزيت؟

ج: هناك نطاق أوسع من طرق التبريد للمحولات من النوع الزيتي-.
(معدني) زيت طبيعي هواء طبيعي (ONAN) - يتم تبريد القلب والملفات من خلال إحاطتها بالزيت.
(غير-زيت معدني) زيت طبيعي هواء طبيعي (KNAN) – يتم تبريد القلب والملفات عن طريق إحاطتها بالزيت الاصطناعي.

س: ما هو الفرق بين المحولات من النوع الجاف والمحولات المغمورة بالزيت؟

ج: المحولات من النوع الجاف- تستخدم الهواء كوسيلة تبريد، بينما المحولات المملوءة بالزيت-تستخدم الزيت بدلاً من الهواء. لا تستخدم بعض الأماكن العامة المحولات المملوءة بالزيت-لأنها تشكل خطرًا كبيرًا على الحرائق، وبدلاً من ذلك، استخدم محولات من النوع الجاف-.

س: ما مدى قرب المحول المملوء بالزيت من المبنى؟

ج: الجدران غير القابلة للاحتراق-: يمكن وضع المحولات المعزولة بالزيت-بجوار الجدران غير القابلة للاحتراق-إذا تم الحفاظ على الخلوصات التالية من النوافذ أو الأبواب أو الفتحات الأخرى بمقدار 20 قدمًا للخارج و10 بوصات على كلا الجانبين.

س: ما هي الحماية من الحرائق للمحولات المغمورة بالزيت؟

ج: توصي NFPA 850، الممارسة الموصى بها للحماية من الحرائق في محطات توليد الكهرباء ومحطات تحويل التيار المباشر ذات الجهد العالي، بحماية المحولات التي تحتوي على أكثر من 500 جالون (1900 لتر) من الزيت بواسطة جدار حماية من الحرائق لمدة ساعتين يمتد بمقدار قدم واحد (300 مم) عموديًا و2 قدم (600 مم)

س: ما الذي تتمتع به المحولات المغمورة بالزيت من أجل سلامة المحول؟

ج: أجهزة/مخططات الحماية الهامة للمحولات المملوءة بالزيت هي:
تتابع بوخهولز
جهاز تخفيف الضغط (أو فتحة الانفجار)
الحماية التفاضلية
درجة حرارة اللف وإنذار درجة حرارة الزيت وترتيب الرحلة
إنذار مستوى الزيت وترتيب الرحلة.

س: ما الذي يوفره مرحل Buchholz في المحول المغمور بالزيت؟

ج: إنه عبارة عن مرحل يعمل بالغاز والزيت- ويوفر الحماية ضد الأخطاء الداخلية في المحول مثل انهيار العزل، والأخطاء الأساسية، وارتفاع درجة الحرارة.

س: ما هي طرق تبريد المحولات المغمورة بالزيت؟

ج: يتم تبريد المحولات من النوع-الزيتي باستخدام طريقة تبريد الهواء بالزيت-أو تبريد الماء بالزيت-. هناك نطاق أوسع من طرق التبريد للمحولات من النوع الزيتي-. (معدني) زيت طبيعي هواء طبيعي (ONAN) - يتم تبريد القلب والملفات من خلال إحاطتها بالزيت. انتقال حرارة الزيت عن طريق الحمل الحراري للهواء الطبيعي.

تعد شركة Henan GNEE Electric Co., Ltd. واحدة من أكثر الشركات المصنعة والموردة للمحولات المغمورة بالزيت احترافًا في الصين، كما تدعم الخدمة المخصصة. مرحبًا بكم في شراء محول مغمور بالزيت متين في المخزون هنا والحصول على قائمة الأسعار من مصنعنا. نحن نقبل أيضًا الطلبات المخصصة.
