مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض من GCS
التصنيف الحالي: أقل من أو يساوي 4000A
قصير-تحمل الوقت:80 كيلو أمبير / 1 ثانية
الحماية: IP30 / IP40
المعايير: اللجنة الكهروتقنية الدولية 61439
الأدراج/الخزانة: حتى 22
هل لديك أسئلة؟ مندوبي مبيعات GNEE متاحون للدردشة المباشرة الآن
إرسال البريد الإلكتروني-:sales@gneeelectric.com
هاتف:+8615824687445
تعد شركة Henan GNEE Electric Co., Ltd. واحدة من الشركات المصنعة والموردة الأكثر موثوقية لمجموعات المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض - gcs في الصين. إذا كنت ستشتري مجموعة مفاتيح كهربائية قابلة للسحب ذات جهد منخفض من gcs مصنوعة في الصين، فنحن نرحب بك للحصول على عرض أسعار من مصنعنا. تتوفر منتجات ذات جودة عالية وسعر معقول.
ما هي مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض GCS-؟
مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض -GCSعبارة عن نظام خزانة توزيع طاقة معياري تم تصميمه لدوائر التيار المتردد ثلاثية الطور التي تعمل بتردد 50/60 هرتز، مع جهد تشغيل مقدر يبلغ 380 فولت، أو 400 فولت، أو 600 فولت، أو 690 فولت وتيارات مصنفة تصل إلى 4000 أمبير. السمة المميزة لنوع GCS هيتصميم درج قابل للسحب- توجد الوحدات الوظيفية في وحدات أدراج موحدة يمكن إدخالها واختبارها وسحبها دون إلغاء-تنشيط لوحة التبديل بأكملها.
تم تطوير منصة GCS في الأصل في الصين بواسطة مجموعة تصميم مشتركة تابعة لوزارة الميكانيكا الحكومية السابقة والسلطات المختصة بصناعة الطاقة، وقد تم إنشاؤها لتلبية المتطلبات المتزايدة لسوق الطاقة المحلية مع مطابقة أداء المفاتيح الكهربائية المستوردة أو تجاوزها. وهي اليوم واحدة من أكثر منصات المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض-اعتمادًا على نطاق واسع في توزيع الطاقة الصناعية، وتستخدم عبر توليد الطاقة، ومعالجة البتروكيماويات، والمعادن، وتصنيع المنسوجات، والبنية التحتية التجارية الشاهقة-.
تم تصميم مجموعة المفاتيح الكهربائية GCS لثلاث وظائف أساسية:
- توزيع الطاقة- استقبال وقياس وتوزيع الطاقة الكهربائية من المحولات إلى الأحمال النهائية
- التحكم المركزي في المحرك (MCC)- تشغيل وإيقاف وحماية والتحكم في المحركات الصناعية ذات التصنيفات المختلفة

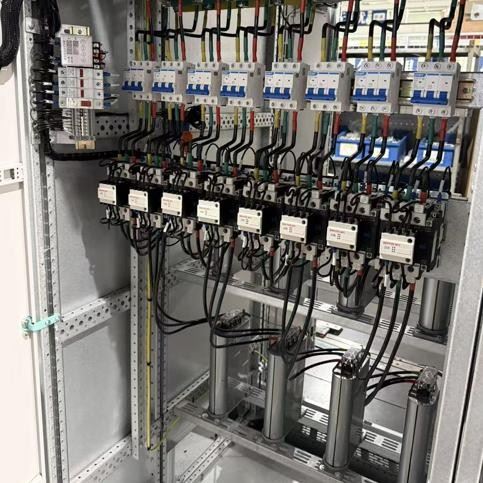

- تعويض الطاقة التفاعلية- دمج بنوك المكثفات لتصحيح معامل القدرة لتحسين كفاءة النظام
إن ما يميز GCS عن مجموعة المفاتيح الكهربائية من النوع -الثابت هو قدرتها على دعم بيئات التشغيل الآلي العالية -مع واجهات الكمبيوتر، مما يسمح لمشغلي المنشأة بمراقبة توزيع الطاقة والتحكم فيه من خلال SCADA وأنظمة إدارة المباني.
اكتب الوصف
هل تحتاج إلى مجموعة المفاتيح الكهربائية GCS لمشروعك؟
أرسل إلينا -المخطط الخطي الفردي وقائمة التحميل - وسيقوم مهندسونا بتهيئة التصميم الأمثل لخزانة GCS في غضون 24 ساعة.
المواصفات الفنية للمفاتيح الكهربائية GCS
يدمج الجدول التالي المعلمات الكهربائية والميكانيكية الكاملة لمجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض -من GCS، والتي تم التحقق منها وفقًا لاختبارات النوع IEC 61439 من العديد من الشركات المصنعة.
المعلمات الكهربائية
| المعلمة | مواصفة |
|---|---|
| تصنيف جهد العمل (UE) | التيار المتناوب 380 فولت/400 فولت/600 فولت/690 فولت |
| تصنيف جهد العزل (Ui) | 660V / 1000V |
| التردد المقدر | 50 هرتز / 60 هرتز |
| التصنيف الحالي لقضيب التوصيل الأفقي - | أقل من أو يساوي 4000 أمبير (حتى 5000 أمبير اختياري) |
| التصنيف الحالي - بسبار عمودي (MCC) | أقل من أو يساوي 1000A |
| تيار التحمل القصير المقدر-(Icw) | 50 كيلو أمبير / 80 كيلو أمبير، 1 ثانية |
| الذروة المقدرة تحمل التيار (Ipk) | 105 كيلو أمبير / 176 كيلو أمبير، 0.1 ثانية |
| القدرة-اختبار تردد الجهد - للدائرة الرئيسية | 2500 فولت (1 دقيقة) |
| القدرة-جهد اختبار التردد - الدائرة المساعدة | 1760 فولت – 2000 فولت (1 دقيقة) |
| الدائرة المساعدة الفولطية | التيار المتناوب 220 فولت/380 فولت ؛ تيار مستمر 110 فولت/220 فولت |
| نظام بسبار | 4 أسلاك ثلاثية الطور (A، B، C، PEN) أو 5 أسلاك ثلاثية الطور (A، B، C، PE، N) |
| درجة الحماية | IP30 / IP40 (IP54 اختياري) |
المعلمات الميكانيكية والخزانة
| المعلمة | مواصفة |
|---|---|
| ارتفاع الخزانة (قياسي) | 2200 ملم |
| خيارات عرض الخزانة | 400 / 600 / 800 / 1000 ملم |
| خيارات عمق الخزانة | 600 / 800 / 1000 ملم |
| الملعب وحدة تركيب الإطار | 20 مم (فتحات التركيب φ9.2 مم) |
| ارتفاع الوحدة الأساسية للدرج | 160 ملم |
| سلسلة حجم الدرج | 1/2 وحدة، 1 وحدة، 1.5 وحدة، 2 وحدة، 3 وحدات |
| وحدة أدراج كاملة-لكل خزانة MCC | حتى 11 |
| نصف-وحدة أدراج لكل خزانة MCC | ما يصل إلى 22 |
| أوضاع تشغيل الدرج | متصل، اختبار، منفصل (منسحب) |
| الحياة الميكانيكية للدرج | أكبر من أو يساوي 2000 عملية |
| مادة الإطار | فولاذ مقطعي 8MF (ثقوب مثقوبة φ9.2 مم، معامل 20 مم / 100 مم) |
| مادة بسبار | TMY-T2 نحاس صلب (مطلي بالقصدير-اختياري) |
| المعالجة السطحية | طلاء مسحوق الايبوكسي، RAL 7035 |
| نماذج الجمعية | هيكل التجميع الكامل أو اللحام الجزئي (الإطار الجانبي + السكك الحديدية المتقاطعة) |
مقارنة الموردين؟ احصل على ورقة البيانات الكاملة لدينا.
قم بتنزيل ورقة البيانات الفنية الكاملة لمجموعة المفاتيح الكهربائية GCS مع تقارير اختبار النوع ورسومات الأبعاد والرسوم البيانية للمخطط.
هيكل ومكونات المفاتيح الكهربائية GCS
تم تصميم خزانة GCS باستخدامبنية المقصورة المنفصلة- يتم عزل كل منطقة وظيفية رئيسية فعليًا لتحقيق أقصى قدر من الأمان وتبسيط الصيانة ومنع انتشار الأخطاء بين الأقسام.
ثلاثة-تصميم مقصور
| مقصورة | وظيفة | ميزة التصميم الرئيسية |
|---|---|---|
| مقصورة وحدة الوظيفة | يضم وحدات الأدراج القابلة للسحب والتي تحتوي على قواطع دوائر وموصلات وأجهزة حماية | الأدراج قابلة للتبديل ضمن نفس المواصفات - ويمكن تبديل أي وحدة ذات حجم مطابق وتقييم حالي وتكوين دون الحاجة إلى إعادة توصيل الأسلاك |
| مقصورة بسبار | يحتوي على بسبار رئيسي أفقي و بسبار توزيع عمودي | يتم ترتيب قضيب التوصيل الأفقي في الجزء الخلفي من الخزانة لمقاومة القوى الكهروديناميكية أثناء أحداث الدائرة القصيرة- - وهو مقياس تصميم أساسي لقوة الدائرة القصيرة- العالية |
| حجرة الكابلات | يستوعب كابلات الطاقة الواردة والصادرة، والمحولات الحالية، والأسلاك المساعدة | مصمم لسهولة الوصول إلى الكابل من القسمين العلوي والسفلي، مما يسهل عملية التثبيت والفحص |
بناء الإطار
يستخدم الإطار الرئيسي8MF الملف الشخصي الصلب، مثقوبة بفتحات تثبيت φ9.2 مم على كلا الجانبين عند وحدات 20 مم و100 مم. يسمح نمط الفتحة القياسي هذا بالتركيب المرن للمكونات والأقواس وقضبان الأدراج على فترات زمنية محددة. يتوفر نموذجان للتجميع:
- هيكل التجميع الكامل- يتم تثبيت كافة المكونات معًا، مما يسمح بتفكيكها للنقل والتعديل
- هيكل اللحام الجزئي- يتم لحام الإطارات الجانبية والقضبان المتقاطعة لتحقيق الصلابة، بينما يستخدم الباقي مجموعة مثبتة بمسامير
نظام بسبار النحاس المقوى
تستخدم مجموعة المفاتيح الكهربائية GCS قضبان توصيل من النحاس الصلب TMY-T2 مع أسطح معالجة بالأكسدة-. للتقييمات الحالية فوق 2500A،قضبان أفقية مزدوجةيتم تطبيقها باستخدام موصلين أو أربعة موصلات في كل مرحلة لتحسين قدرة تحمل الدائرة القصيرة- وتقليل ارتفاع درجة الحرارة. يتوفر النحاس المطلي بالقصدير - كخيار لتعزيز مقاومة التآكل وتقليل مقاومة التلامس.
الميزات والمزايا الرئيسية لمجموعة المفاتيح الكهربائية القابلة للسحب من GCS
توفر منصة مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض- من GCS ست مزايا أساسية تجعلها الخيار المفضل لتوزيع الطاقة-الحرجة للمهام:
أدراج وحدات قابلة للتبديل
يدعم النظام المعياري مقاس 160 مم أحجام أدراج الوحدات 1/2 و1 و1.5 و2 و3-. الوحدات الوظيفية المطابقة قابلة للتبديل بالكامل - يمكن استبدال الوحدة الفاشلة في دقائق بواسطة المشغل دون أدوات متخصصة.
صيانة سريعة-للمبادلة
يمكن سحب وحدات الأدراج للفحص أو الاستبدال دون إيقاف تشغيل النظام بالكامل. تستمر وحدات التغذية الأخرى في العمل، مما يقلل بشكل كبير متوسط الوقت اللازم للإصلاح (MTTR) ووقت توقف النظام.
أقفال أمان متعددة-مستويات
يمنع التشابك الميكانيكي العمليات غير الصحيحة: لا يمكن سحب الأدراج عندما يكون القاطع مغلقًا، ولا يمكن إغلاق القواطع في المواضع المتوسطة، ويتم حظر منافذ مقبض الكرنك عندما يكون القاطع الرئيسي في وضع التشغيل.
ثلاثة-عملية تحديد المواقع
يعمل كل درج في ثلاثة مواضع محددة بوضوح - متصل، واختبار، وغير متصل - مع إشارة موضعية ميكانيكية مرئية ولون-تعليقات الحالة المشفرة، مما يتيح اختبار الكسارة الآمنة دون تنشيط الدائرة الرئيسية.
تكامل النظام الذكي
مصممة للبيئات التي تتطلب أتمتة عالية وواجهات الكمبيوتر. يدعم تكامل SCADA والمراقبة عن بعد وأنظمة التحكم الذكية للأتمتة الصناعية الحديثة وإدارة المباني.
قوة الدائرة القصيرة-عالية
يتحمل تصميم قضيب التوصيل الأفقي-المثبت في الخلف مع موصلات نحاسية معززة ما يصل إلى 80 كيلو أمبير من التيار القصير- وتيار الذروة 176 كيلو أمبير، مما يضمن السلامة الهيكلية أثناء أحداث الأعطال.
هل تريد مقارنة ميزات GCS مع مجموعة المفاتيح الكهربائية الحالية لديك؟
سيقوم فريقنا الهندسي بتحليل الإعداد الحالي الخاص بك ويوضح لك بالضبط أين تعمل مجموعة المفاتيح الكهربائية القابلة للسحب GCS على تحسين الموثوقية والسلامة وكفاءة الصيانة.
أحجام وسعة الأدراج
استنادًا إلى ارتفاع الوحدة الأساسية البالغ 160 مم، تتوفر أحجام الأدراج التالية:
| حجم الدرج | ارتفاع | تطبيق نموذجي |
|---|---|---|
| 1/2 وحدة | 160 ملم | الأحمال الصغيرة، دوائر الإضاءة، القياس |
| 1 وحدة | 320 ملم | مغذيات قياسية، التحكم في المحركات الصغيرة |
| 1.5 وحدة | 480 ملم | مشغلات محرك متوسطة، مغذيات أكبر |
| 2 وحدة | 640 ملم | مشغلات المحركات الكبيرة وبنوك المكثفات |
| 3 وحدات | 960 ملم | وحدات الدخل، ومنشآت الكسارة الكبيرة |
يمكن لخزانة MCC واحدة أن تستوعب ما يصل إلى11 وحدة-أدراج كاملةأو22 نصف-وحدة أدراج، مما يوفر كثافة دائرة استثنائية في مساحة صغيرة.
GCS وGGD وMNS: مقارنة مجموعة المفاتيح الكهربائية ذات الجهد المنخفض
تهيمن ثلاثة أنواع من المفاتيح الكهربائية على سوق المفاتيح الكهربائية ذات الجهد المنخفض-في الصين: GCS (قابلة للسحب)، وGGD (ثابتة)، وMNS (من أصل أوروبي قابلة للسحب). يعد فهم الاختلافات أمرًا بالغ الأهمية لاختيار النظام الأساسي المناسب لتطبيقك.
| ميزة | جي سي إس (قابل للسحب) | GGD (ثابت) | MNS (قابل للسحب) |
|---|---|---|---|
| أصل التصميم | التصميم المشترك الوطني الصيني | التصميم الوطني الصيني (توفير-الطاقة) | ايه بي بي / أصل أوروبي |
| نوع الوحدة | وحدات الأدراج القابلة للسحب | تم إصلاح-المكونات المثبتة | وحدات الأدراج القابلة للسحب |
| صيانة سريعة-للمبادلة | نعم - يتم سحب الأدراج تحت الحمل على الوحدات الأخرى | لا يتطلب - إيقاف تشغيل اللوحة | نعم - مشابه لـ GCS |
| الحد الأقصى للتيار المقنن (الحافلة الأفقية) | 4000 أمبير (5000 أمبير اختياري) | 4000 أمبير (3150 أمبير نموذجي) | 4000A–5000A |
| تحمل لفترة قصيرة-. | 50/80 كيلو أمبير | 50/80 كيلو أمبير | 50 / 65 / 80 كيلو أمبير |
| ارتفاع وحدة الدرج | 160 ملم (1/2 إلى 3 وحدات) | غير متاح - مكونات ثابتة | 25 ملم (أكثر حبيبات) |
| الدوائر القصوى لكل خزانة | 22 (نصف-وحدة أدراج) | محدودة بحجم اللوحة | 24+ (وحدات أصغر) |
| الامتثال القياسي | إيك 61439، جيجابايت / تي 7251 | إيك 61439، جيجابايت / تي 7251 | إيك 61439، جيجابايت / تي 7251 |
| مستوى التكلفة | واسطة | قليل | متوسط-مرتفع |
| الأفضل ل | المرافق الحيوية التي تحتاج إلى الصيانة والمرونة | مشاريع حساسة للميزانية- مع احتياجات توزيع بسيطة | المشاريع التي تتطلب مرونة معيارية دقيقة أو نظام ABB البيئي |
متى تختار GCS:إذا كانت منشأتك تتطلب موثوقية عالية، وأدنى حد من فترات التوقف عن العمل، وصيانة متكررة، ووظائف مركز التحكم في المحركات، والكمبيوتر-التشغيل الآلي المتكامل - فإن مجموعة المفاتيح الكهربائية القابلة للسحب GCS هي عادةً أفضل توازن بين الأداء والمرونة والتكلفة.
هل ما زلت تقرر بين GCS وGGD وMNS؟
سيقوم متخصصو المفاتيح الكهربائية لدينا بتقييم متطلبات مشروعك - الميزانية وملف تعريف التحميل وإستراتيجية الصيانة واحتياجات التشغيل الآلي - والتوصية بالنوع الأمثل مع تحليل تفصيلي للتكلفة-.
تطبيقات مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض GCS
إن تعدد استخدامات مجموعة المفاتيح الكهربائية GCS يجعلها مناسبة لمجموعة واسعة من الصناعات التي تتطلب توزيعًا موثوقًا للطاقة ذات الجهد المنخفض-:
- محطات توليد الطاقة والمحطات الفرعية
- البتروكيماويات والتكرير
- المعادن والصلب
- صناعة المنسوجات
- -المباني الشاهقة
- مراكز البيانات
- عمليات التعدين
- المجمعات التجارية
- المطارات
- المستشفيات
- معالجة المياه
- النقل بالسكك الحديدية
احصل على حل مجموعة المفاتيح الكهربائية GCS المخصص اليوم
سواء كنت تصمم محطة فرعية جديدة، أو تقوم بترقية لوحة مفاتيح قديمة، أو توفر خزانات GCS لمشروع EPC - فإن فريقنا الهندسي جاهز للمساعدة. أرسل لنا تفاصيل مشروعك واحصل على تكوين مخصص وعروض أسعار تنافسية واستشارة فنية دون أي تكلفة.
التعليمات
تتوافق مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض GCS مع معايير IEC 61439-1 وIEC 61439-2 وGB/T 7251 ومعيار IEC 439-1 القديم. لقد تم اختباره من حيث النوع لتحمل الجهد الكهربي لتردد الطاقة (الدائرة الرئيسية 2500 فولت، الدائرة المساعدة 1760-2000 فولت)، وتيار التحمل قصير الأمد (50/80 كيلو أمبير لمدة ثانية واحدة)، وتيار تحمل الذروة (105/176 كيلو أمبير لمدة 0.1 ثانية).
ما هو الفرق بين المفاتيح الكهربائية GCS وGGD؟
GCS عبارة عن مجموعة مفاتيح قابلة للسحب (من نوع-الدرج) مزودة بأدراج معيارية قابلة للتبديل تسمح بصيانة -التبديل السريع دون إيقاف تشغيل النظام، وتدعم ما يصل إلى 22 نصف-وحدة أدراج لكل خزانة MCC. GGD عبارة عن مجموعة مفاتيح كهربائية من النوع -ثابت حيث يتم تثبيت المكونات في مكانها، مما يوفر تكلفة أقل ولكن يتطلب إيقاف التشغيل للصيانة. يُفضل GCS للتطبيقات المهمة التي تتطلب موثوقية عالية وأقل وقت توقف.
ما هو التيار المقدر لمجموعة المفاتيح الكهربائية GCS؟
تم تصنيف شريط التوصيل الأفقي لمجموعة المفاتيح الكهربائية GCS بما يصل إلى 4000 أمبير (تقدم بعض الشركات المصنعة ما يصل إلى 5000 أمبير)، في حين تم تصنيف شريط التوصيل العمودي لتطبيقات MCC بما يصل إلى 1000 أمبير. تيار التحمل القصير-المقدر هو 50 أو 80 كيلو أمبير لمدة ثانية واحدة، وتيار التحمل الأقصى المقدر هو 105 أو 176 كيلو أمبير لمدة 0.1 ثانية.
ما هي أحجام وحدة الأدراج في مجموعة المفاتيح الكهربائية GCS؟
تستخدم مجموعة المفاتيح الكهربائية GCS ارتفاعًا أساسيًا للوحدة يبلغ 160 مم. تشمل أحجام الأدراج المتوفرة 1/2 وحدة (160 مم)، ووحدة واحدة (320 مم)، و1.5 وحدة (480 مم)، ووحدتين (640 مم)، و3 وحدات (960 مم). يمكن لخزانة MCC واحدة أن تستوعب ما يصل إلى 11 درجًا-وحدة كاملة أو 22 درجًا نصف-وحدة. يعمل كل درج في ثلاثة أوضاع: متصل، واختبار، وغير متصل، مع تشابك ميكانيكي للسلامة.
ما هي الصناعات التي تستخدم المفاتيح الكهربائية القابلة للسحب GCS؟
تُستخدم مجموعة المفاتيح الكهربائية القابلة للسحب GCS على نطاق واسع في محطات الطاقة، ومنشآت البتروكيماويات والتكرير، ومصانع المعادن، ومصانع النسيج، والمباني التجارية الشاهقة-، ومراكز البيانات، وعمليات التعدين، ومشاريع البنية التحتية (المطارات، والمستشفيات، ومعالجة المياه، والنقل بالسكك الحديدية)، وأي منشأة تتطلب توزيعًا موثوقًا للطاقة ذات الجهد المنخفض-مع التحكم في المحركات وقدرات تعويض الطاقة التفاعلية.
ما هي درجة الحماية التي توفرها مجموعة المفاتيح الكهربائية GCS؟
توفر مجموعة المفاتيح الكهربائية GCS عادةً درجات حماية IP30 أو IP40 بشكل قياسي، مع تقديم بعض الشركات المصنعة IP54 كخيار للبيئات الأكثر قسوة. يعمل تصميم المقصورة المغلقة بالكامل على عزل الوحدات الوظيفية، وقضبان التوصيل، ومقصورات الكابلات، مما يقلل من الأعطال الكهربائية ويحسن سلامة الموظفين.
هل يمكن دمج مجموعة المفاتيح الكهربائية GCS مع أنظمة SCADA؟
نعم، تم تصميم مجموعة المفاتيح الكهربائية GCS للبيئات التي تتطلب أتمتة عالية وواجهات كمبيوتر. وهو يدعم تكامل SCADA والمراقبة عن بعد وأنظمة التحكم الذكية. يمكن تجهيز الأدراج بمرحلات إدارة المحركات، والأجهزة الإلكترونية الذكية (IEDs)، ووحدات الاتصال التي تدعم البروتوكولات مثل Modbus، وProfibus، وEthernet للأتمتة الصناعية الحديثة.
