محطة الطاقة الفرعية

أجزاء من محطة توليد الكهرباء

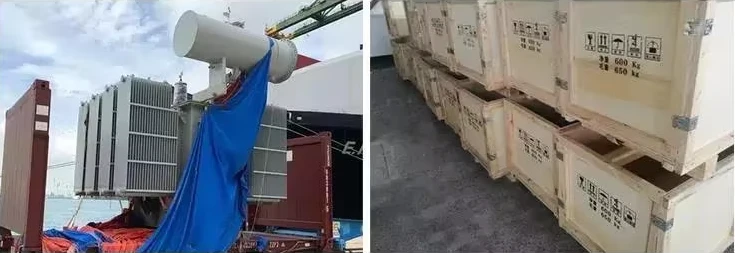

محول:إنها آلة كهربائية ثابتة تعمل على زيادة أو تقليل الكهرباء في الدائرة الكهربائية المتناوبة، مع الحفاظ على تردد وطاقة ثابتين.

قاطع دائرة:إنه يقطع ويعيد استمرارية الدائرة الكهربائية. يتم هذا الانقطاع مع الحمل أو تيار ماس كهربائى.

المسترد:إنه جزء كهروميكانيكي يقطع التيار عندما يكون هناك فائض في الكهرباء ويعمل عند حدوث خطأ في الدائرة. تم تصميم أجهزة الاسترداد لتعمل بثلاث عمليات إغلاق و4 فتحات مع وجود فاصل زمني بينها.

الصمامات بليد:إنها عناصر توصيل وفصل للدوائر الكهربائية ذات وظيفة مزدوجة. من ناحية، عند قطع الشفرة، يتم تشغيلها وإيقافها. من ناحية أخرى، فهو بمثابة عنصر حماية المصهر ويستخدم عند تسجيل التيار الزائد.

قطع المفاتيح ومفاتيح الاختبار:إنها تعمل على فصل الدائرة الكهربائية فعليًا، لذلك تعمل عادةً بدون شحن. تعمل هذه المفاتيح ميكانيكيًا ويدويًا أيضًا.

مانعات الصواعق:فهي مسؤولة عن إبقاء الأشعة المتأينة بعيدا. عندما يكون هناك تدفق بقوة معينة، تشكل مانعات الصواعق قوسًا إلكترونيًا يجعل تفريغ التيار على الأرض وليس على الأشخاص أو المعدات والمنشآت.

محولات الصك:وهي الأجهزة المسؤولة عن قياس التيار الكهربائي. هناك نوعان: محولات التيار (CT)، لتغيير قيمة التيار، ومحولات الجهد (PT)، لتحويل قيم الجهد دون أخذ التيار في الاعتبار. يتم استخدام كلا القيمتين في الوقت الفعلي لأجهزة القياس والتحكم والحماية التي تتطلب إشارات تيار أو جهد.

مربعات تقاطع:إنها محطات الاتصال لكل مرحلة والتي تسمح لنا بإجراء الاشتقاقات والوصول إلى مناطق محددة.

المكثفات:إنها تسمح لنا بالحفاظ على الكهرباء التي يتم إنتاجها في المجال الكهربائي. من خلال موصلين مفصولين بمادة عازلة، يتم تخزين الطاقة بشكل مؤقت.

أنواع المحطات الكهربائية الفرعية

المحولات الفرعية
لديهم واحد أو عدة محولات تعمل على رفع أو خفض الجهد. وقد يكونون:

• محطات المحولات الفرعية: يتم رفع الجهد المتولد إلى مستويات أعلى بكثير حتى يتمكن من نقله. عادة، يقع هذا التثبيت في الخارج، بالقرب من محطات توليد الكهرباء.
• المحطات الفرعية للمحولات الخافضة: على عكس المحطات الفرعية التصاعدية، تعمل هذه المحطات الفرعية الكهربائية على تقليل الفولتية العالية إلى مستويات متوسطة للتوزيع.

تبديل المحطة الفرعية
في هذا النوع من المحطات الكهربائية الفرعية، يتم توصيل دائرتين أو أكثر. لا يتم رفع الجهد أو خفضه، ولكنه بمثابة عقدة في النظام الكهربائي.
