تحليل سيناريوهات تطبيق المحولات من النوع -الجاف

اختيار الحقالنوع الجاف -محول يعد أمرًا بالغ الأهمية لضمان سلامة نظام الطاقة-على المدى الطويل، والتشغيل الموثوق، وخفض تكاليف الصيانة. قد يؤدي اختيار محول غير مناسب إلى ارتفاع درجة الحرارة، أو فشل العزل، أو الضوضاء المفرطة، أو تأخيرات مكلفة للمشروع. أصبحت المحولات من النوع الجاف - الحل المفضل للمباني التجارية، والمرافق الصناعية، والبنية التحتية للنقل، ومشاريع الطاقة المتجددة لأنها توفر أمانًا ممتازًا ضد الحرائق، وحماية البيئة، وتشغيلًا داخليًا موثوقًا دون عزل الزيت.

في هذا الدليل، ستتعرف على الأماكن الأكثر شيوعًا لاستخدام المحولات من النوع الجاف، وكيفية اختيار النموذج المناسب للتطبيقات المختلفة، والعوامل الفنية الرئيسية التي يجب على كل مشتري مراعاتها قبل الشراء.





تعد المحولات الكهربائية ضرورية لتحويل الجهد في توليد الطاقة ونقلها وتوزيعها والتطبيقات الصناعية. تقليديا، اعتمدت العديد من المحولات على السوائل العازلة مثل الزيوت المعدنية للتبريد والحماية العازلة. ومع ذلك، في المواقع التي تكون فيها السلامة من الحرائق، وحماية البيئة، والتركيب الداخلي هي الاهتمامات الرئيسية، غالبًا ما يُفضل الحل البديل:النوع الجاف -محول.

أصبحت المحولات من النوع الجاف- شائعة بشكل متزايد في المباني التجارية والمستشفيات ومراكز البيانات ومنشآت الطاقة المتجددة والمنشآت الصناعية وأنظمة النقل لأنها تلغي الحاجة إلى العزل السائل. وبدلاً من ذلك، يستخدمون الهواء والمواد العازلة الصلبة لتوفير العزل الكهربائي والتبريد. يقلل هذا التصميم من مخاطر الحريق، ويبسط عملية الصيانة، ويجعلها مناسبة بشكل خاص للتطبيقات الداخلية والحساسة للبيئة.

المحول من النوع -الجاف هو محول يستخدم الهواء والمواد العازلة الصلبة بدلاً من أنظمة العزل المملوءة بالسائل - مثل الزيوت المعدنية. يتم عزل ملفاتها باستخدام مواد مثل راتنجات الايبوكسي، الورنيش، أو الراتنج المصبوب، في حين يتم تحقيق التبريد من خلال دوران الهواء الطبيعي أو القسري. تُستخدم المحولات من النوع الجاف - على نطاق واسع في التركيبات الداخلية حيث تكون السلامة وحماية البيئة ومتطلبات الصيانة المنخفضة أمرًا مهمًا.

إن الجمع بين الموثوقية والسلامة والمحافظة على البيئة يجعل المحولات من النوع الجاف -الخيار المفضل للعديد من الأنظمة الكهربائية الحديثة.





نحتاج إلى تحديد محولات مناسبة من النوع الجاف- وفقًا لسيناريوهات التطبيق المختلفة لإطالة عمر خدمة المعدات وتقليل تكاليف الصيانة.



طلب	ميزات المحولات الموصى بها
المستشفيات	عزل الراتنج المصبوب، وانخفاض مستوى الضجيج، والامتثال للسلامة من الحرائق
مراكز البيانات	كفاءة عالية، خسارة منخفضة، القدرة على التشغيل المستمر
أنظمة المترو	حماية IP، عزل فئة F/H، صيانة منخفضة
محطات الطاقة الشمسية الكهروضوئية	نسبة الجهد العالي، التوافق مع العاكس، الضميمة الخارجية
النباتات الصناعية	قدرة تحميل زائدة عالية، تبريد مخصص



قبل اختيار محول من النوع الجاف-، يجب على المشترين تقييم ليس فقط بيئة التثبيت ولكن أيضًا المواصفات الكهربائية وظروف التشغيل المستقبلية. إن اختيار المحول الصحيح في مرحلة التصميم يمكن أن يقلل بشكل كبير من تكاليف الصيانة ويحسن
موثوقية النظام.

تعتبر العوامل التالية من أهمها:



عامل الاختيار	لماذا يهم؟
القدرة المقدرة (كيلو فولت أمبير)	يمنع التحميل الزائد أو الاستثمار المتضخم
الجهد الابتدائي والثانوي	يجب أن يتطابق مع نظام توزيع الطاقة
مجموعة المتجهات	يضمن التوافق مع المحولات الموجودة
طريقة التبريد (AN/AF)	يحدد قدرة التحميل الزائد
فئة العزل	يؤثر على عمر الخدمة ومقاومة درجات الحرارة
تصنيف حماية الملكية الفكرية	مهم للبيئات المتربة أو الرطبة
درجة الحرارة المحيطة	يؤثر على تحويل المحولات
مستوى الضوضاء	حاسمة للمستشفيات والمدارس والمكاتب
معايير الامتثال	IEC 60076-11، CE أو متطلبات المرافق المحلية





-المباني السكنية الشاهقة ومراكز التسوق الكبيرة ومباني المكاتب والفنادق وغيرها من الأماكن ذات الكثافة السكانية العالية لديها متطلبات صارمة للسلامة من الحرائق، وكذلك متطلبات عالية لسلامة معدات توزيع الطاقة. لا تحتوي المحولات من النوع الجاف - على زيت عازل قابل للاشتعال ولها خصائص مقاومة للهب -ومقاومة للحريق- ممتازة. ويمكن تركيبها مباشرة في المناطق الداخلية مثل الطوابق السفلية وغرف توزيع الطاقة دون الحاجة إلى مرافق معقدة للحماية من الحرائق وتخزين النفط. وهذا لا يوفر مساحة البناء فحسب، بل يضمن أيضًا إمدادات كهرباء مستقرة وآمنة للمقيمين والشركات، والتكيف مع نموذج توزيع الطاقة الحضرية الكثيفة.

تشمل المشاريع النموذجية مراكز التسوق والمستشفيات والمدارس ومباني المكاتب والفنادق والمطارات ومراكز البيانات حيث تحظر لوائح السلامة من الحرائق استخدام -المحولات المملوءة بالزيت.





تتميز مترو الأنفاق، وممرات خطوط الأنابيب المتكاملة في المناطق الحضرية، والأنفاق تحت الأرض، وغيرها من الأماكن المغلقة بالرطوبة، وسوء التهوية، وصعوبة صيانة المعدات، وارتفاع مخاطر الحرائق. تتمتع المحولات من النوع الجاف-، ببنيتها المغلقة تمامًا، بخصائص مثل مقاومة الرطوبة-، والغبار-، والصدمات-، ومقاومة التقادم-. يمكنها التكيف مع بيئات العمل المعقدة تحت الأرض، والعمل بشكل مستقر، ومعدل فشل منخفض، والوفاء بشكل كامل-بمتطلبات إمدادات الطاقة الطويلة الأمد والآمنة وغير المنقطعة لأنظمة النقل بالسكك الحديدية.

في محطات المترو وأنفاق المرافق تحت الأرض، يتم تحديد المحولات من النوع -الجاف غالبًا بحماية IP23 أو أعلى، وأنظمة العزل من الفئة F أو الفئة H، وتصميمات منخفضة-من الضوضاء لضمان التشغيل الموثوق به في ظل الرطوبة العالية وظروف التحميل المستمر.







يمكنها منع التلوث بالزيت في غرف الأبحاث المستخدمة في تصنيع الأغذية والإلكترونيات، وتقليل مخاطر السلامة المحتملة بشكل كبير في المصانع القابلة للاشتعال والانفجار مثل المصانع الكيماوية ومصانع مواد البناء. وفي الوقت نفسه، في محطات توليد الطاقة الجديدة مثل محطات الطاقة الكهروضوئية وطاقة الرياح، تتيح المحولات من النوع الجاف-، مع تشغيلها بدون صيانة- وإمكانات الاتصال المستقرة بالشبكة، تعزيز الطاقة الكهربائية ونقلها، وبالتالي دعم الاستخدام الفعال لمصادر الطاقة الجديدة.

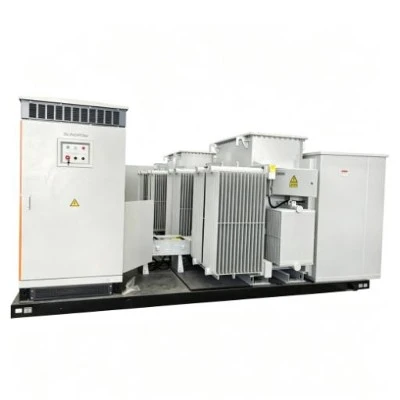

بالنسبة لمشروعات الطاقة الكهروضوئية وطاقة الرياح، تُستخدم المحولات من النوع الجاف -على نطاق واسع في محطات العاكس، وأنظمة تخزين الطاقة (ESS)، والمحطات الفرعية المدمجة. ويعمل تصميمها الذي لا يحتاج إلى صيانة- على تقليل تكاليف التشغيل مع ضمان الاتصال المستقر بالشبكة في ظل ظروف التحميل المختلفة.











ميزة	النوع الجاف	مملوء بالزيت
السلامة من الحرائق	ممتاز	معتدل
تركيب داخلي	ممتاز	محدود
خطر تسرب النفط	لا أحد	ممكن
الصيانة الروتينية	منخفض جدًا	مطلوب اختبار الزيت
ضوضاء	أدنى	أعلى
التكلفة الأولية	أعلى	أدنى
التأثير البيئي	ممتاز	معتدل
التثبيت في الهواء الطلق	خياري	أحسن



والفرق الأساسي هو طريقة العزل والتبريد. إذًا، متى يكون المحول من النوع -الجاف هو الاختيار الصحيح؟

اختر محولًا من النوع -جافًا عندما:

محول V مثبت داخل المباني

V لوائح السلامة من الحرائق تقيد معدات النفط

الوصول إلى الصيانة V أمر صعب

V مطلوب حماية البيئة

مساحة التثبيت V محدودة





يركز العديد من المشترين فقط على سعة المحولات بينما يتجاهلون المواصفات المهمة الأخرى.
تتضمن أخطاء الشراء الشائعة ما يلي:

 ⊙اختيار نسبة الجهد غير صحيحة

 ⊙اختيار مجموعة ناقلات غير مناسبة

 ⊙التقليل من الطلب الزائد

 ⊙تجاهل متطلبات درجة الحرارة المحيطة

 ⊙تحديد حماية حاوية غير كافية (تصنيف IP)

 ⊙الفشل في التحقق من الامتثال للمواصفة IEC 60076-11

 ⊙الشراء دون التفكير في توسيع الأحمال في المستقبل

يساعد تجنب هذه الأخطاء في تقليل مخاطر المشروع وتكاليف الصيانة غير المتوقعة.



فيجيني الكهربائية، نحن نصنع أكثر من مجرد محولات "قياسية". نحن ملتزمون بإنتاج محولات من النوع الجاف - المتميز بأداء فائق وجودة استثنائية وعمر خدمة ممتد.

⊙ شهادة الامتثال الصارمة IEC 60076:تخضع كل وحدة لاختبار ارتفاع درجة حرارة الحمل الكامل-بنسبة 120%قبل مغادرة مصنعنا، مما يضمن هامش أمان إضافيًا لا يمكن للبدائل الأرخص أن تضاهيه.

⊙ اختبار المصنع بما في ذلك:اختبار مقاومة اللف؛ اختبار مقاومة العزل؛ عدم وجود-اختبار فقدان الحمل؛ اختبار فقدان الحمل؛ اختبار العزل الكهربائي.

⊙20+ سنة من عمر العزل:تم تصنيعها باستخدام ملفات نحاسية-عالية الجودة ومواد عازلة متميزة، مما يحافظ على التشغيل المستقر على المدى الطويل-حتى عند معدل تحميل مستمر يبلغ 85%.





هل تحتاج إلى مساعدة في اختيار محول النوع -المناسب للتجفيف؟



يتمتع كل مشروع بمستويات جهد فريدة وظروف تركيب ومتطلبات تحميل. يمكن أن يؤدي اختيار المحول الصحيح إلى تحسين موثوقية النظام وتقليل تكاليف التشغيل وتبسيط الصيانة المستقبلية.

في GNEE Electric، يوفر فريقنا الهندسي مجموعة مختارة من المحولات المخصصة بناءً على مواصفات مشروعك، بما في ذلك:

 ⊙القدرة من 10 كيلو فولت أمبير إلى 2000 كيلو فولت أمبير

 ⊙الجهد يصل إلى 34.5 كيلو فولت

 ⊙راتينج مصبوب أو VPI Dry-نوع المحولات

 ⊙حلول داخلية وخارجية

 ⊙التصاميم المتوافقة مع IEC 60076-11

 ⊙مجموعات المتجهات المخصصة وتقييمات IP



ما عليك سوى إرسال الرسم التخطيطي الفردي- إلينا، أو تحميل البيانات، أو متطلبات المشروع، وسوف يوصي مهندسونا بالحل الأكثر ملاءمة ويقدمون عرض أسعار تنافسيًا في غضون 24 ساعة.
