7 اختبارات روتينية لمحول من النوع الجاف -يجب عليك إجراؤها أثناء التشغيل

يجب أن يخضع كل محول توزيع من النوع الجاف - لمجموعة محددة منالاختبارات الروتينيةقبل توصيله بالشبكة. هذه الاختبارات، بتكليف منإيك 60076-1وإيك 60076-11التحقق من أن الخصائص الكهربائية والميكانيكية والعزلية للمحول تتوافق مع مواصفات التصميم.



يمكن أن يؤدي تخطي هذه الاختبارات الروتينية السبعة للمحولات من النوع الجاف-أو التسرع فيها إلى:

• أخطاء متعرجة داخلية غير مكتشفة تتطور إلى فشل كارثي
• انهيار العزل تحت جهد التشغيل
• نسب الجهد غير الصحيحة تسبب تلف المعدات النهائية
• التقادم المبكر بسبب عدم فقدان التحميل الزائد-.



تعرف على المزيد حول محولات النوع الجاف -GNEE



يقوم GNEE بإجراء كل واحد من هذه الاختبارات الروتينية السبعة على كل محول من النوع الجاف -قبل أن يغادر مصنعنا، ونحن نوصي بشدة بأن يقوم مهندسو التشغيل بتكرار القياسات الرئيسية أو التحقق منها في الموقع.



الاختبارات الروتينية السبعة لمحولات النوع الجاف- أثناء التشغيل







الاختبار روتيني عازلةيطبق شكل موجة تيار متردد عالي الجهد-عبر كل ملف بينما يتم توصيل جميع الملفات الأخرى، والقلب والإطار والغلاف بالأرض.



• إجراء الاختبار:يتم تطبيق جهد جيبي عند التردد المقدر لمدة 60 ثانية بين الملف قيد الاختبار وجميع المكونات المؤرضة.
• معايير القبول:الاختبار ناجح إذالا يوجد عطل أو وميض كهربائي أو فشل تفريغ جزئييحدث أثناء التطبيق الكامل لمدة 60 ثانية.
• صيغة اختبار الجهد:بالنسبة للمحولات من النوع الجاف-، يكون جهد الاختبار المطبق عادةً 2 × الجهد المقنن + 1,000 فولت، ويتم تعديله وفقًا لجدول IEC 60076-3 ذو الصلة لأعلى جهد للمعدات.



يتحقق هذا الاختبار من أن نظام العزل الصلب للمحول - سواء كان راتنجًا مصبوبًا أو مشربًا بـ VPI - يمكنه تحمل الجهد الزائد العابر الذي قد يحدث أثناء عمليات التبديل أو ضربات البرق.



اختبارات العزل الكهربائي - اختبار تحمل جهد المصدر المنفصل-



الالاختبار الروتيني للجهد المستحثيُخضِع المحول إلى ضعف جهده المقنن عبر أطراف الملف الثانوي، مع ترك الملف الأولي مفتوحًا.



• مدة الاختبار:60 ثانية عند جهد الاختبار الكامل بضعف التردد المقدر.
• تسلسل المنحدر:يبدأ الجهد الكهربي بأقل من -ثلث قيمة الاختبار الكاملة، ويزداد بسرعة، وفي النهاية ينخفض ​​بسرعة إلى أقل من-الثلث قبل قطع الاتصال.
• متطلبات التردد:يتم تطبيق ضعف التردد المقنن لتجنب تشبع النواة المغناطيسية أثناء مضاعفة الجهد.



أي فشل أثناء هذا الاختبار - مثلتفريغ جزئي أو هالة مسموعة أو ثقب عازليشير - إلى وجود عيب خطير في عزل الملف والذي يجب تصحيحه قبل أن يتم تنشيط المحول بأمان.



اختبار الجهد المستحث





الاختبار روتيني لقياس نسبة الجهديضمن أن المحول سيوفر الجهد الثانوي الصحيح عند كل موضع صنبور.

• طريقة:قياس الجهد، مرحلة بعد مرحلة، بين الأطراف المقابلة لكل زوج من الملفات.
• اضغط على التحقق من المغير:يجب تكرار القياس فيجميع مواقف المغير الصنبورللتأكد من أن كل خطوة تنتج نسبة الجهد الصحيحة.
• فحص القطبية ومجموعة المتجهات:يجب أن يتطابق تعيين مجموعة الاتصال (على سبيل المثال، Dyn11، Yyn0) مع بيانات لوحة الاسم.

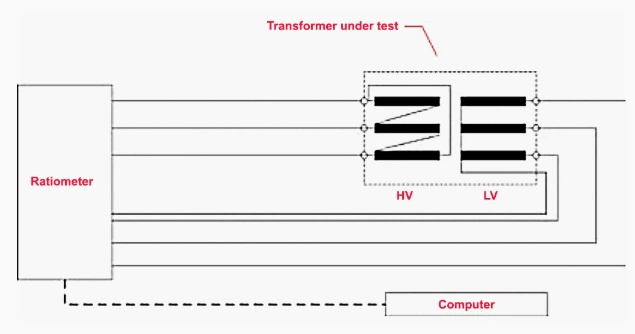

قياس نسبة الجهد والتحقق من القطبية / التوصيلات



عادة ما يكون الانحراف المقبول عن النسبة المقدرة:

اضغط على الموضع	الحد الأقصى لانحراف النسبة
اضغط على التصنيف (الرئيسي).	±0.5%
جميع مواضع الصنبور الأخرى	±1.0%



تشير الانحرافات التي تتجاوز هذه الحدودالمنعطفات القصيرة، أو وصلات اللف غير الصحيحة، أو عدم محاذاة مغير الصنبور. في GNEE، نقوم باختبار كل محول في كل إعدادات الصنبور ونسجل النتائج في تقرير الاختبار النهائي المصاحب لكل شحنة.





هذااختبار روتيني لكفاءة المحولات من النوع الجاف-.يقيس الأداء المغناطيسي للنواة عن طريق تنشيط الملف الثانوي عند الجهد المقدر والتردد بينما يظل الملف الأساسي مفتوحًا.

• معلمات القياس:لا يوجد-تيار حمل (تيار الإثارة)، ولا يوجد-فقد حمل (فقد الحديد)، والقيمة المتوسطة وقيمة RMS للجهد المطبق.
• التسامح التردد:يجب ألا ينحرف تردد الاختبار عن المعدل بأكثر من ±1%.
• تصحيح الموجة الجيبية-:إذا اختلفت قراءات الجهد المتوسط ​​وRMS، فيجب تصحيح فقدان الحمل المقاس -إلى ظروف الموجة الجيبية- لكلIEC 60076-1 الملحق أ.
• المتوسط:لا يوجد-تيار حمل هو المتوسط ​​الحسابي لثلاث قراءات فعالة لمقياس التيار-.



لا يوجد -تيار الحمل ولا-قياس فقدان الحمل



قد يشير ارتفاع تيار التحميل- أو الخسائر مقارنة بخطوط الأساس في المصنع إلى ما يلي:

• تدهور عزل التصفيح الأساسي (ممكن أثناء تلف النقل)
• دخول الرطوبة إلى نظام العزل
• عيوب التصنيع في التجمع الأساسي



تم تصميم محولات النوع الجاف -من GNEE من أجلمستوى منخفض من عدم-فقدان التحميلتلبية أو تجاوز فئات الكفاءة التي تحددها لوائح الطاقة الإقليمية. يتم توثيق قياس عدم التحميل- لكل وحدة في شهادة الاختبار.





يجب إجراء قياس مقاومة الملف عندما تكون الملفات في درجة الحرارة المحيطة دون إمداد لفترة كافية لتحقيق هذا الشرط. يجب إجراء القياسات بالتيار المباشر بين الأطراف وفقًا للتسلسل U-V؛ V-W; وو.

يجب أيضًا قياس درجة الحرارة المحيطة. يجب أن ينتج عن متوسط ​​قيمة ثلاثة قياسات يتم إجراؤها بواسطة أجهزة استشعار حرارية مناسبة.



5.1 قياس مقاومة لف الجهد العالي

يجب إجراء قياس مقاومة الملفات ذات الجهد العالي عن طريق قياس الجهد والتيار في وقت واحد. يجب توصيل الفولتميتر والأميتر على النحو التالي:

• يجب أن تكون أطراف الفولتميتر متصلة خارج الكابلات الحالية؛
• يجب ألا يتجاوز التيار 10% من التيار المقنن للملف؛
• يجب أن يتم القياس بعد استقرار الجهد والتيار.
• ما لم يتم الاتفاق على خلاف ذلك، يجب أن يتم توصيل الملف ذو الجهد العالي عند الصنبور الرئيسي.



5.2 قياس مقاومة لف الجهد المنخفض

يجب إجراء قياس مقاومة الملفات ذات الجهد المنخفض عن طريق قياس الجهد والتيار في وقت واحد.

يجب توصيل الفولتميتر والأميتر على النحو التالي:

• يجب أن يتم توصيل أطراف الفولتميتر خارج الكابلات الحالية؛
• يجب ألا يتجاوز التيار 5% من التيار المقنن للملف؛
• يجب أن يتم القياس بعد استقرار الجهد والتيار.







يحدد هذا الاختبار الروتينيمقاومة الدائرة القصيرة-للمحول، وهو معلمة حاسمة لتنسيق أجهزة الحماية وحساب تيارات الأعطال المحتملة.

• إجراء:يكون أحد الملفين ذا دائرة قصيرة-بينما يتم تطبيق الجهد على الملف الآخر حتى يتدفق التيار المقدر.
• القياسات:يتم تسجيل جهد الإدخال (المتناسب مع المعاوقة)، وطاقة الإدخال (فقدان الحمل)، والتيار.
• تصحيح درجة الحرارة:يتم تصحيح خسائر الحمل إلى درجة حرارة مرجعية قدرها 75 درجة للمقارنة مع القيم المضمونة.



مخطط توصيل قياس خسائر الدائرة القصيرة-



يتم عادةً التعبير عن ممانعة الدائرة القصيرة-المقاسة كنسبة مئوية من الممانعة المقدرة:

تصنيف قوة المحولات	نطاق المعاوقة النموذجي (% Z)
أقل من أو يساوي 630 كيلو فولت أمبير	4.0% – 4.5%
800 – 1,600 كيلو فولت أمبير	5.0% – 6.0%
أكبر من أو يساوي 2000 كيلو فولت أمبير	6.0% – 8.0%



مقاومة المقاومة لكلإيك 60076-1هو ± 10% من القيمة المعلنة. يمكن أن يشير الانحراف خارج هذا النطاق إلى تشوه الملف، أو إزاحة القلب، أو هندسة الملف غير الصحيحة - والتي يجب فحصها جميعًا قبل التنشيط.





تعتمد جميع طرق قياس PD على اكتشاف نبضات تيار PD i(t) المتداولة في المكثفات المتصلة المتوازية -Ck (مكثف الاقتران) وCt (سعة كائن الاختبار) عبر قياس المعاوقة Zm.



يتم عرض الدائرة المكافئة الأساسية لقياسات PD في الشكل.



دائرة اختبار للقياس بدون صنبور سعوي



أين:

• نظام PDS=نظام PD
• Ck=مكثف اقتران
• Ct=اختبار سعة الكائن
• Z=اتصال مصدر الجهد
• Zm=قياس المعاوقة



يمكن توصيل معاوقة القياس Zm على التوالي مع مكثف الاقتران Ck أو مع سعة كائن الاختبار Ct. يتم إنشاء نبضات PD الحالية عن طريق عمليات نقل الشحنة بين المكثف المتصل المتوازي - Ck (مكثف الاقتران) وCt (سعة كائن الاختبار).



تتضمن معايير IEC وIEEE الحالية قواعد لقياس وتقييم الإشارات الكهربائية الناتجة عن التفريغ الجزئي بالإضافة إلى مواصفات الحجم المسموح به. يختلف نهج IEC في معالجة الإشارة الكهربائية المسجلة عن نهج IEEE.



تقوم IEC بتحويل الإشارة إلى شحنة كهربائية ظاهرة تقاس عمومًا بالبيكوكولوم (pC)، بينما تقوم IEEE بتحويل الإشارة إلى جهد التداخل الراديوي (RIV)، الذي يتم قياسه عمومًا بالميكرو فولت (μV). سيتم التخلي عن استخدام طريقة RIV-لكشف إشارة PD-، على الرغم من أن معيار IEEE لم تتم الموافقة عليه رسميًا بعد.



يعد اكتشاف الشحنة الظاهرة في الكمبيوتر هو الطريقة المفضلة المستخدمة الآن في IEEE Std. C57.113.



لاكتشاف الشحنة الظاهرة، يلزم تكامل النبضات الحالية PD-i(t).



يمكن إجراء تكامل نبضات تيار PD إما في المجال الزمني (مرسمة الذبذبات الرقمية) أو في مجال التردد (مرشح تمرير النطاق -). تؤدي معظم أنظمة PD المتوفرة في السوق "شبه تكامل" لنبضات PD الحالية في مجال التردد باستخدام مرشح "النطاق - العريض" أو "النطاق - الضيق".



لا يمكن قياس نبضات تيار PD المتداولة - الناتجة عن مصدر PD خارجي (في دائرة الاختبار) أو عن طريق مصدر PD داخلي (في النظام العازل للمحول) - إلا في البطانات المحولة.



تمثل سعة البطانة C1، مكثف الاقتران Ck، المتصل بالتوازي مع السعة Ct (كائن الاختبار=السعة الإجمالية لنظام عزل المحولات).





السبعة اختبارات روتينية لمحول من النوع الجاف-أثناء التشغيلليست إجراءات شكلية اختيارية - فهي بوابات جودة أساسية تتحقق من سلامة المعدات، وتضمن سلامة الموظفين، وتحمي سمعة مشروعك. منمقاومة العزل الكهربائي واختبارات الجهد المستحثلمقاومة اللف وقياسات مقاومة الدائرة القصيرة-.يكشف كل اختبار عن أوضاع فشل محتملة محددة قبل أن تصبح كوارث تشغيلية.



هل تخطط لمشروع يتطلب محولات من النوع الجاف-متوافقة مع IEC-مع وثائق اختبار المصنع الكاملة؟



اتصل بـ GNEE اليوم للحصول على عرض أسعار مخصص وحزمة مواصفات اختبار المصنع.

اجعل GNEE شريكك المباشر في تصنيع محولات الطاقة من النوع الجاف -المختبرة والمعتمدة والموثوقة.
