جدول مقارنة المعلمات الأساسية: 630 كيلو فولت أمبير، 1500 كيلو فولت أمبير، 2500 كيلو فولت أمبير زيت- محولات التوزيع المغمورة

يقوم GNEE المخصص- ببناء كل محول مغمور بالزيت بقدرة 630 كيلو فولت أمبير، أو 1500 كيلو فولت أمبير، أو 2500 كيلو فولت أمبير- وفقًا لمتطلبات موقعك الدقيقة - ثم دعمه بدعم ما بعد البيع-عالمي حقيقي، صفر-نقطة عمياء-. مع الموزعين المحليين وشركاء الخدمة عبر 150+ البلدان، يمكنك الحصول على إمكانية الوصول المباشر إلى قطع الغيار والتوجيه الفني والمساعدة على الأرض-في أي مكان يعمل فيه مشروعك. لا هارب، لا وعود سقطت.



اكتشف خدمات المحولات المخصصة لدينا

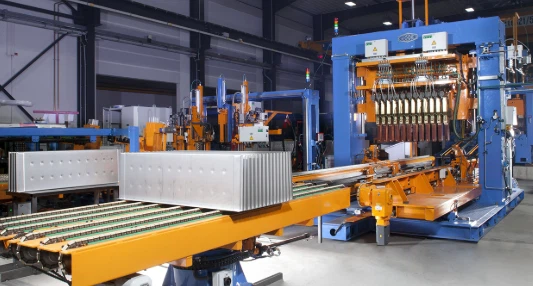

مصنع GNEE – خط خزان مموج أوتوماتيكي لمحولات التوزيع المغمورة بالزيت-.





ما المعلمات الأساسية لمقارنة محولات التوزيع المغمورة بالزيت-؟



قبل أن تظهر كاملة630 كيلو فولت أمبير، 1500 كيلو فولت أمبير، 2500 كيلو فولت أمبير زيت-محولات التوزيع المغمورةجدول المواصفات، فهو يساعد على فهم ما تعنيه كل معلمة بالنسبة للتثبيت والتشغيل في العالم الحقيقي-. وتبقى أهم المواصفات المشمولة في جدول المقارنة أدناه:

• القدرة المقدرة (كيلو فولت أمبير)- القدرة الظاهرة التي يمكن للمحول توصيلها بشكل مستمر في ظل الظروف المقدرة دون تجاوز حدود درجة الحرارة.
• الجهد العالي والجهد المنخفض- الجهد الأساسي القياسي 10 كيلو فولت والجهد الثانوي 0,4 كيلو فولت هو خط الأساس؛ تتوفر الفولتية المخصصة حتى 35 كيلو فولت من GNEE عند الطلب.
• لا-فقدان الحمل (فقدان الحديد)- الطاقة الثابتة التي يستهلكها القلب فقط للحفاظ على تنشيط المحول، 24 ساعة في اليوم بغض النظر عن الحمل.
• فقدان الحمل (فقد النحاس)- الخسارة المتغيرة التي تزداد مع مربع تيار الحمل؛ تم قياسها عند مقاومة لف 75 درجة.
• مقاومة الجهد (٪)- يفرض انخفاض الجهد تحت الحمل ويؤثر على مقدار تيار الدائرة القصيرة-؛ يؤثر أيضًا على قدرة التشغيل المتوازي.
• وزن الزيت والوزن الإجمالي– يحدد بشكل مباشر تصميم الأساس ومتطلبات الرافعة ولوجستيات النقل.
• الأبعاد (الطول × العرض × الارتفاع)– أمر بالغ الأهمية لتخطيط المحطات الفرعية، وحجم العلبة، وتخطيط التخليص الداخلي.



تتفاعل كل معلمة مع التكلفة والكفاءة التشغيلية. يستخدم الجدول التالي تكوينًا متسقًا لدرجات 10 كيلو فولت / 0.4 كيلو فولت، Dyn11، S11 - حتى تتمكن من رؤية الاختلافات الحقيقية القائمة على السعة في لمحة.





أدناه هو النهائيجدول مقارنة المعلمات الأساسية لمحولات التوزيع المغمورة بالزيت 630 كيلو فولت أمبير، و1500 كيلو فولت أمبير، و2500 كيلو فولت أمبيراستنادًا إلى تصميمات المصنع-النحاسية القياسية S11-الجروح. بالنسبة لسلاسل S13/S20/S22 ذات الكفاءة العالية-، تنخفض أرقام الخسارة بشكل كبير، ولكن تظل ملفات تعريف الأبعاد والوزن قابلة للمقارنة.



المعلمة الأساسية	630 كيلو فولت أمبير	1500 كيلو فولت أمبير	2500 كيلو فولت أمبير
الجهد العالي (الابتدائي)	10 كيلو فولت / 11 كيلو فولت	10 كيلو فولت / 11 كيلو فولت	10 كيلو فولت / 11 كيلو فولت
الجهد المنخفض (الثانوي)	0.4 كيلو فولت	0.4 كيلو فولت	0.4 كيلو فولت
تكرار	50 هرتز / 60 هرتز	50 هرتز / 60 هرتز	50 هرتز / 60 هرتز
مجموعة المتجهات	داين11	داين11	داين11
نطاق التنصت	±2×2.5% خصم على الدائرة -.	±2×2.5% خصم على الدائرة -.	±2×2.5% خصم على الدائرة -.
مقاومة الجهد (٪)	4.5%	5.0%	6.0%
لا-فقدان التحميل (S11 النموذجي)	810 W	1960 W	2700 W
فقدان الحمل عند 75 درجة (S11 نموذجي)	6,200 W	13,900 W	20,500 W
وزن الزيت (تقريبًا)	320 كجم	620 كجم	1,050 كجم
الوزن الإجمالي (تقريبًا)	1,950 كجم	3850 كجم	6,150 كجم
الأبعاد الطول×العرض×الارتفاع (تقريبًا)	1,520 × 980 × 1,460 ملم	1880 × 1300 × 1820 ملم	2330 × 1750 × 2360 ملم
طريقة التبريد	أونان	أونان	أونان
مادة اللف	نحاس	نحاس	نحاس
المعيار المطبق	إيك 60076	إيك 60076	إيك 60076



ملحوظة: جميع القيم نموذجية للمحولات S11-grade، 10kV/0.4kV، Dyn11، المحولات المغمورة بالزيت - محكمة الغلق. توفر GNEE أيضًا إصدارات S13 وS20 وS22 والإصدارات الأساسية المعدنية غير المتبلورة مع خسائر أقل بكثير. تتوفر تقييمات مخصصة للجهد العالي تصل إلى 35 كيلو فولت وجهد منخفض يصل إلى 480 فولت. يمكن دمج مبدلات الحنفية عند التحميل (OLTC) والتبريد القسري (ONAF) عند الطلب.

انقر لمعرفة المزيد عن محولات GNEE





لا-مقارنة فقدان الحمل عبر زيت 630 كيلو فولت أمبير، و1500 كيلو فولت أمبير، و2500 كيلو فولت أمبير-المحولات المغمورة

لا توجد خسارة في التحميل (الأساسية)- وهي تكلفة الخلفية المستمرة التي يدفعها كل مالك محول. وفقًا لجدول المقارنة، تستهلك وحدة 630 كيلو فولت أمبير 810 واط فقط للإثارة الأساسية، ووحدة 1500 كيلو فولت أمبير 1,960 واط، ووحدة 2500 كيلو فولت أمبير 2,700 واط. على مدار عام واحد من التشغيل المتواصل (8,760 ساعة)، تُترجم هذه الخسائر الثابتة إلى إجمالي استهلاك طاقة الحمل البالغ 7,100 كيلووات ساعة، 17,200 تقريبًا كيلووات ساعة و23,700 كيلووات ساعة على التوالي - وهو عامل يؤثر بشكل مباشر على حساب الاسترداد عند الترقية من درجات الكفاءة S11 إلى S13 أو S20.



تأثير فقدان الحمل على إجمالي تكلفة التشغيل للمحولات المغمورة بقدرة 630 كيلو فولت أمبير، و1500 كيلو فولت أمبير، و2500 كيلو فولت أمبير

يزداد فقدان الأحمال بشكل غير متناسب مع السعة، وكذلك تأثير التكلفة. عند ظروف الحمل الكامل-بدرجة 75، يصل فقدان النحاس إلى 6.2 كيلووات لـ 630 كيلو فولت أمبير، و13.9 كيلووات لـ 1500 كيلو فولت أمبير، و20.5 كيلووات لـ 2500 كيلو فولت أمبير. إذا تم تشغيل محول بقدرة 2500 كيلو فولت أمبير بمتوسط ​​حمل 70% أثناء ساعات الإنتاج، فإن فقدان الحمل وحده يمكن أن يتجاوز 100000 كيلووات ساعة سنويًا - أكثر من عشرة أضعاف مساهمة عدم التحميل-. ولهذا السبب يفرض العديد من أصحاب المشاريع الآن استخدام سلسلة -S20/S22 عالية الكفاءة، حيث يمكن أن ينخفض ​​فقدان الحمل بنسبة 15-20% مقارنة بخط الأساس S11، وغالبًا ما يتم استرداد تكلفة المحولات الإضافية خلال 2-4 سنوات من التشغيل.





واحدة من الوجبات السريعة الأكثر عملية منجدول مقارنة المعلمات الأساسية للمحولات المغمورة بالزيت 630 كيلو فولت أمبير، و1500 كيلو فولت أمبير، و2500 كيلو فولت أمبيرهي القفزة في الحجم المادي.

تتلاءم وحدة 630 كيلو فولت أمبير مع مساحة تبلغ حوالي 1.5 × 1.0 متر وتزن أقل من 2 طن، في حين أن الإصدار 2500 كيلو فولت أمبير يمتد على مساحة 2.3 × 1.8 متر ويتجاوز 6 أطنان.

يتحرك وزن الزيت وحده من 320 كجم إلى أكثر من طن، مما يعني أن المحول بقدرة 2500 كيلو فولت أمبير يتطلب وسادة خرسانية مسلحة، وحفرة لاحتواء الزيت بحجم مناسب لحجم الزيت الكامل، وإمكانية وصول رافعة الرفع الثقيلة أثناء التركيب.



بالنسبة للمحطات الفرعية المثبتة في الأماكن المغلقة أو على السطح-، يمكن لهذه القيود أن تجعل وحدات السعة المزدوجة الأصغر حجمًا- بديلاً قابلاً للتطبيق - وهو موضوع يناقشه مهندسو مشروع GNEE بشكل متكرر مع العملاء أثناء مرحلة عرض الأسعار.



زيت 2500 كيلو فولت أمبير-محول مغمور لتحميل التصدير




وجود موثوقةجدول مقارنة المعلمات الأساسية: 630 كيلو فولت أمبير، 1500 كيلو فولت أمبير، 2500 كيلو فولت أمبير زيت- محولات التوزيع المغمورةيضع الأرقام الهندسية الهامة - الخسارة والوزن والأبعاد والمقاومة - أمامك مباشرةً. حان الوقت الآن لتحويل هذه المواصفات إلى عرض مباشر لمصنع الخرسانة-.



سواء كان مشروعك التالي يحتاج إلى وحدة واحدة بقدرة 630 كيلو فولت أمبير لمبنى تجاري، أو عمود عمل بقدرة 1500 كيلو فولت أمبير لمصنع معالجة، أو عمود فقري بقدرة 2500 كيلو فولت أمبير لمحطة فرعية للمرافق، فإن فريق GNEE على استعداد لتقديم محول -معتمد بالكامل وخاضع للاختبار ويتوافق مع المعلمات الأساسية الدقيقة لديك.



لا تدع تسعير الويب الغامض أو -حجم-واحد يناسب-جميع أوراق البيانات يؤخر عملية الشراء. أرسل لنا الجهد الأساسي والجهد الثانوي وتفضيلات الكفاءة وأي متطلبات خاصة للتغطية أو المراقبة. ستتلقى عرضًا فنيًا وتجاريًا مفصلاً ومجانيًا-خلال يوم عمل واحد.



طلب عرض أسعار





ما هو محول 1500 كيلو فولت أمبير؟

مميزات المحول: بقدرة محول 1500 كيلو فولت أمبير (1.5 ميجا فولت أمبير)، يتميز المحول الصناعي بجهد أولي من ثلاث-أطوار 12470Y/7200 واي مؤرض وجهد ثانوي من ثلاثة-أطوار 480Y/277 واي. تحتوي الوحدة على تغذية شعاعية أساسية للتركيبات الفردية والوصلات الأمامية الأساسية- الميتة.



ما هي السعة التحميلية لمحول 1500 كيلو فولت أمبير؟

يمكن توفير محول 1500 كيلو فولت أمبيرما يصل إلى 1500 كيلو فولت أمبير من الطاقة الظاهرة. بالنسبة للأحمال النموذجية ذات معامل القدرة 0.85، فإن هذا يساوي تقريبًا 1275.0 كيلووات من القدرة الحقيقية.



ما هو حجم المحولات الجافة بقدرة 1500 كيلو فولت أمبير؟

أبعاد المحولات من النوع الجاف 1500 كيلو فولت أمبير
تأتي محولاتنا من النوع الجاف بقدرة 1500 كيلو فولت أمبير بأبعاد قابلة للتخصيص تتراوح عادة من1700 ملم إلى 1900 ملم (الطول)، 1100 ملم إلى 1300 ملم (العرض)، 1800 ملم إلى 2100 ملم (الارتفاع).



ما هي كمية الزيت الموجودة في محول 1500 كيلو فولت أمبير؟

عادةً ما تكون سعة الزيت لمحول 1500 كيلو فولت أمبير موجودةمن 1000 إلى 1200 لتر. يمكن أن يختلف المبلغ الدقيق بناءً على متطلبات التصميم والبناء والتبريد لنموذج المحول المحدد.



ماذا يعني 2500 كيلو فولت أمبير؟

kVA تعنيكيلو فولت-أمبير، مقياس القوة الظاهرة. إنها الطاقة الإجمالية التي يمكن للمولد توفيرها، والتي تغطي كلا من الطاقة التي تشغل معداتك (الطاقة الحقيقية) والطاقة التي تحافظ على استقرار النظام (الطاقة التفاعلية).



ما هي كمية الزيت في محول 2500 كيلو فولت أمبير؟

زيت المحولات للمحول المركب بقدرة 2500 كيلو فولت أمبير، 13.8 كيلو فولت -383 جالون. 2500 يبلغ وزن محول كيلو فولت أمبير حوالي 13889 رطلاً. عادةً يمكن لـ 1 × 40 HQ تحميل 4 وحدات 2500 كيلو فولت أمبير، ولوحة 13.8 كيلو فولت - محولات مثبتة إلى أمريكا الشمالية.



هل يمكن لـ GNEE تخصيص المعلمات الأساسية للمحولات المغمورة بزيت 630 كيلو فولت أمبير، و1500 كيلو فولت أمبير، و2500 كيلو فولت أمبير -؟

قطعاً. يمكن تعديل كل معلمة في جدول المقارنة - تصنيفات الجهد العالي/الجهد المنخفض، ونطاق النقر، ومجموعة المتجهات، ونسبة المعاوقة، ودرجة الكفاءة (من S11 إلى S22 وغير المتبلور)، وحتى نوع التبريد - وفقًا لمواصفات مشروعك. ما عليك سوى إرسال -المخطط الخطي أو ورقة البيانات إلى sales@gneeelectric.com، وسيقوم فريقنا الهندسي بإرجاع اقتراح فني دقيق.



ما هو فرق السعر بين محولات الزيت المغمورة بقدرة 630 كيلو فولت أمبير، و1500 كيلو فولت أمبير، و2500 كيلو فولت أمبير؟

تتراوح تكلفة المحولات المغمورة بالزيت-بالسعة ولكن ليس بشكل خطي - تتراوح وحدة 2500 كيلو فولت أمبير عادةً من 18000 إلى 18000 إلى 36000 مصنع-مباشرة اعتمادًا على دورة أسعار النحاس ودرجة الكفاءة وتكوين الجهد الكهربي، بينما تتراوح الوحدة 630 كيلو فولت أمبير بين 6000 و6000 و11000 تقريبًا. توفر GNEE عروض أسعار شفافة للبنود-حتى تتمكن من معرفة ما يزيد التكلفة بالضبط.



هل تنطبق جداول مقارنة المعلمات الأساسية هذه على أنظمة 60 هرتز؟

نعم. تقوم GNEE بتصنيع محولات مغمورة بالزيت بقدرة 630 كيلو فولت أمبير، و1500 كيلو فولت أمبير، و2500 كيلو فولت أمبير{4}} لكل من أسواق 50 هرتز و60 هرتز، مع الامتثال لمعايير الشبكة المحلية. تتم إعادة حساب جميع المعلمات، بما في ذلك الخسائر وارتفاع درجة الحرارة، واختبارها تحت ظروف 60 هرتز قبل الشحن.
