قدرة الحمل الحالية ومبادئ تحويل الجهد لمحولات 2000 كيلو فولت أمبير

عند اختيار حل توزيع الطاقة، يجب فهم القدرة الاستيعابية الحالية ومبادئ تحويل الجهدمحولات 2000 كيلو فولت أمبيرأمر بالغ الأهمية للتطبيقات الصناعية والتجارية.



باعتبارها شركة مصنعة محترفة لمحولات بقدرة 2000 كيلو فولت أمبير، تقدم GNEE وحدات عالية الجودة-مصممة لتلبية المعايير العالمية من قاعدة الإنتاج الحاصلة على شهادة ISO-. سواء كنت بحاجة إلى حل تصاعدي أو حل تنازلي-، فإن فريقنا الهندسي يضمن تصميم كل محول لتحقيق أعلى مستويات الكفاءة والسلامة وطول العمر.



في هذه المقالة، نقوم بتحليل المبادئ الكهربائية وراء هذه الآلات القوية ونوضح لماذا تعتبر GNEE شريكك التصنيعي الموثوق به.

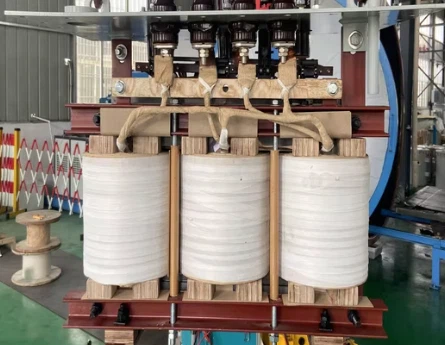

لف محول مغمور بالزيت





A محول 2000 كيلو فولت أمبيرهو جهاز كهربائي مصمم لنقل الطاقة الكهربائية بين الدوائر بسعة مقدرة تبلغ 2000 كيلو فولت-أمبير (kVA)، وهو ما يساوي:

• 2000 كيلو فولت أمبير=2 ميجا فولت أمبير

يتم استخدامه بشكل شائع لخفض الجهد المتوسط ​​(MV) إلى الجهد المنخفض (LV) للمستخدمين النهائيين أو زيادة الجهد في أنظمة الطاقة.



الميزات الرئيسية:

• قدرة تحميل عالية
• تنظيم الجهد المستقر
• عمر خدمة طويل
• مناسبة للتشغيل المستمر





تحدد القدرة الاستيعابية الحالية لمحول 2000 كيلو فولت أمبير مقدار الحمل الكهربائي الذي يمكن للوحدة التعامل معه بشكل مستمر دون تجاوز حدود درجة الحرارة الخاصة بها. هذه السعة ليست رقم واحد - فهي تتغير مع جهد التشغيل على الجانبين الأساسي والثانوي. الصيغة الأساسية التي تحكم هذه القدرة هي:



• أنا (أ)=S (كيلو فولت أمبير) × 1000 / (√3 × V (V))



بالنسبة لمحول ثلاثي الطور بقدرة 2000 كيلو فولت أمبير، يتم حساب تيار الخط على أي جانب عن طريق إدخال الجهد المقابل. تحدد هذه العلاقة بشكل مباشر حجم الموصلات وقضبان التوصيل وأجهزة الحماية. في GNEE، يتم تصميم كل ملف محول بكثافة تيار مناسبة لمنع النقاط الساخنة، مما يضمن عمر تشغيلي طويل حتى عند التحميل الكامل. يقوم فريق التصميم لدينا بحساب حدود الحمل الحالية بعناية باستخدام معايير IEC 60076 وIEEE C57، مما يوفر أداءً حراريًا موثوقًا لمشروعك المحدد.



التصنيف الحالي عند مستويات الجهد المشترك لمحولات 2000 كيلو فولت أمبير

لإعطاء معنى عملي للقدرة الاستيعابية الحالية، فكر في تكوينات الجهد الأكثر شيوعًا:

• عند 11 كيلو فولت (الابتدائي): I = 2000 × 1000 / (1.732 × 11000) ≈ 105 A
• عند 0.4 كيلو فولت (ثانوي): I = 2000 × 1000 / (1.732 × 400) ≈ 2887 A
• عند 0.69 كيلو فولت (ثانوي): I = 2000 × 1000 / (1.732 × 690) ≈ 1673 A
• عند 33 كيلو فولت (الابتدائي): I = 2000 × 1000 / (1.732 × 33000) ≈ 35 A



توضح هذه القيم أن القدرة الاستيعابية الحالية لمحول 2000 كيلو فولت أمبير تختلف بشكل كبير مع الجهد. يتطلب جانب الجهد-المنخفض، والذي يبلغ عادةً 400 فولت في العديد من الأنظمة الصناعية، قضبان توصيل وتوصيلات شديدة التحمل-بتصنيف يزيد عن 3000 أمبير للتعامل مع الأحمال الزائدة-القصيرة بأمان. تستخدم منشأة تصنيع GNEE-ملفات نحاسية أو ألومنيوم عالية الموصلية ذات أحجام دقيقة تناسب هذه التيارات، ومدعومة بتقارير اختبار تفصيلية للنوع-.





الحدود الحرارية والأداء الزائد

وبعيدًا عن التيار المقدر-للحالة الثابتة، تعتمد القدرة الاستيعابية الفعلية للتيار على فئة العزل وطريقة التبريد. بالنسبة لتبريد ONAN (زيت الهواء الطبيعي الطبيعي)، يسمح محول 2000 كيلو فولت أمبير عادة بارتفاع مستمر في درجة الحرارة بمقدار 65 درجة فوق درجة الحرارة المحيطة للزيت، وارتفاع متوسط ​​للملفات يتراوح بين 55-65 درجة اعتمادًا على العزل.



يبني GNEE هامش حمل زائد بنسبة 10-20% لفترات محدودة دون التضحية بعمر العزل. يمكن للوحدات الجافة من النوع - المزودة بتبريد الهواء القسري (AF) أن تدفع القدرة الاستيعابية الحالية إلى مستوى أعلى في دفعات قصيرة، مما يجعلها مناسبة لملفات تعريف الأحمال المتقلبة في مراكز البيانات أو المباني التجارية.





ويستند تشغيل المحول علىالحث الكهرومغناطيسي.



عملية عمل بسيطة:

• يتدفق التيار المتردد إلى اللف الأولي
• يتم إنشاء مجال مغناطيسي في القلب
• هذا المجال المغناطيسي يحفز الجهد في الملف الثانوي
• يتغير الجهد وفقا لنسبة الدورات



الصيغة الأساسية:

• نسبة الجهد=نسبة الدوران
• تظل الطاقة ثابتة تقريبًا (مطروحًا منها الخسائر)

يسمح هذا المبدأ البسيط بنقل الطاقة الكهربائية بكفاءة عبر مسافات طويلة.





تحويل الجهد هو الغرض الأساسي لمحول 2000 كيلو فولت أمبير، مما يتيح نقل الطاقة بشكل آمن وفعال بين المستويات المختلفة. يتبع التحويل مبدأ نسبة اللفات - الجهد الناتج في كل ملف يتناسب مع عدد اللفات. للتوزيع الفعال، غالبًا ما يقوم محول 2000 كيلو فولت أمبير بتخفيض الجهد المتوسط ​​(على سبيل المثال، 11 كيلو فولت أو 33 كيلو فولت) إلى الجهد المنخفض (400 فولت أو 690 فولت)، ولكنه يمكنه أيضًا زيادة جهد التوليد لتصدير الشبكة. يتم تثبيت نسبة التحويل في حالة عدم التحميل-، على الرغم من أن ظروف التحميل تؤدي إلى انخفاض طفيف في التنظيم يعمل مهندسو GNEE على تحسينه للحفاظ على الجهد ضمن التفاوتات المحددة.



مقاومة الجهد ودورها في تحويل الجهد

العامل الحاسم في تحويل الجهد هو جهد مقاومة المحول، والذي يتم التعبير عنه عادةً كنسبة مئوية. بالنسبة لمحول 2000 كيلو فولت أمبير، تتراوح قيم المعاوقة القياسية من 4% إلى 6%. تتحكم هذه المعاوقة في انخفاض الجهد تحت الحمل وتحد من تيارات الأعطال. تقوم GNEE بتصميم الهندسة الأساسية وموضع اللف لتحقيق المعاوقة الدقيقة المحددة من قبل العملاء، والتي تؤثر بشكل مباشر على استقرار الجهد الثانوي عند بدء تشغيل محرك كبير أو حمل لحام. تعمل المعاوقة المنخفضة على تحسين تنظيم الجهد ولكنها تزيد من إجهاد الدائرة القصيرة - - ويعمل مصنعنا على موازنة هذه العوامل من خلال التجميع الدقيق للملف والتكديس الأساسي.



آليات التنصت لتعديل الجهد

للحفاظ على خرج ثابت على الرغم من تقلبات الجهد الأساسي، تأتي العديد من محولات 2000 كيلو فولت أمبير مزودة بدائرة-محولة أو-مغيرات تحميل. يوفر الترتيب النموذجي نقرات بنسبة ±2.5% أو ±5% على ملف الجهد العالي-، مما يسمح بالتعديل اليدوي أو التلقائي لنسبة اللفات الفعالة. هذه ميزة تحويل الجهد الحاسمة للصناعات التي يختلف فيها جهد الشبكة الواردة بشكل كبير. تزود GNEE المحولات بأنظمة مبدل صنبور موثوقة مدمجة بسلاسة في الخزان أو العلبة، مما يضمن حصول معدات المعالجة الخاصة بك على طاقة متسقة.







يتطلب تصميم مسارات حمل التيار ونسب الجهد لمحولات 2000 كيلو فولت أمبير التزامًا صارمًا بالمعايير الدولية. يستخدم الفريق الهندسي في GNEE الأطر التالية:

• إيك 60076-1 و 60076-2:تحديد تصنيفات محولات الطاقة وحدود درجات الحرارة وطرق التبريد.
• معهد مهندسي الكهرباء والإلكترونيات C57.12.00:المتطلبات العامة القياسية للتوزيع المغمور للسوائل-ومحولات الطاقة.
• وزارة الطاقة 2016 / الاتحاد الأوروبي للتصميم البيئي المستوى 2:الحد الأدنى من مستويات الكفاءة التي تؤثر على اختيار المواد الأساسية وخسائر الأحمال.
• ايزو 9001:نظام إدارة الجودة الذي يحكم دورة الإنتاج بأكملها، بدءًا من فحص الفولاذ السيليكوني الوارد وحتى الاختبار الروتيني النهائي.



تحدد حسابات الخسارة الأساسية وفقدان النحاس مدى كفاءة محول 2000 كيلو فولت أمبير في تحويل الجهد. في GNEE، نستخدم نماذج رقمية لتحسين الدائرة المغناطيسية، مما يقلل من عدم وجود-فقدان حمل أقل بكثير من خط الأساس التنظيمي. وهذا يعني أن وحدة 2000 كيلو فولت أمبير تستهلك تيارًا ممغنطًا أقل دون المساس بقدرة حمل التيار.

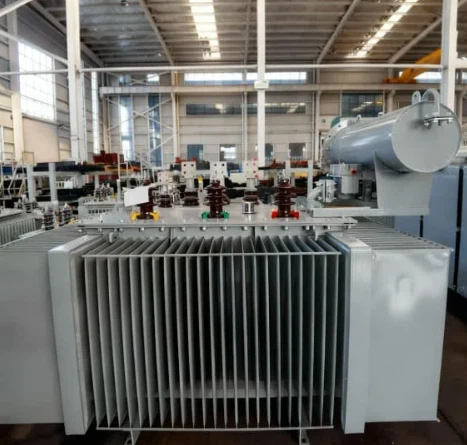

يوجد أدناه جدول مواصفات تمثيلي لمحول -مغمور بالزيت بقدرة 2000 كيلو فولت أمبير، مع إبراز المعلمات الأكثر صلة بحمل التيار وتحويل الجهد.

المعلمة	مواصفة
القدرة المقدرة	2000 كيلو فولت أمبير
الجهد الأساسي (HV)	11 كيلو فولت أو 33 كيلو فولت (قابل للتخصيص)
الجهد الثانوي (LV)	0.4 كيلو فولت / 0.69 كيلو فولت (قابل للتخصيص)
الجهد العالي التصنيف الحالي	105 أمبير (عند 11 كيلو فولت) / 35 أمبير (عند 33 كيلو فولت)
LV التصنيف الحالي	2887 أمبير (عند 0.4 كيلو فولت) / 1673 أمبير (عند 0.69 كيلو فولت)
تكرار	50 هرتز / 60 هرتز
المراحل	ثلاث-مرحلة
طريقة التبريد	أونان (زيت الهواء الطبيعي الطبيعي)
مادة اللف	النحاس أو الألومنيوم، حسب الطلب
فئة العزل	فئة -A (زيت) / F أو H (نوع - جاف)
مقاومة الجهد	6% (النطاق النموذجي 4.5%-7%)
ارتفاع درجة الحرارة (الزيت/اللف)	50 درجة / 55 درجة (قياسي، 65 درجة اختياري)
نطاق التنصت	±2×2.5% خصم على الدائرة - أو OLTC
مجموعة المتجهات	Dyn11، Yyn0، أو على النحو المطلوب
المعايير	إيك 60076 / آي إي إي / أس



يمكن لـ GNEE تخصيص كل معلمة - بدءًا من مستويات العزل الأعلى للارتفاع وحتى الفقد المنخفض لتطبيقات الطاقة الشمسية - مما يضمن أن محول 2000 كيلو فولت أمبير الذي تتلقاه يناسب احتياجاتك الهندسية بدقة.





إن القدرة الاستيعابية الحالية للمحول بقدرة 2000 كيلو فولت أمبير تجعله مثاليًا للمنشآت الصناعية متوسطة الحجم والمجمعات التجارية ومحطات الطاقة المتجددة الفرعية. تشمل التطبيقات النموذجية ما يلي:

• التوزيع الرئيسي للمصنع، لتزويد الآلات الثقيلة ومراكز التحكم بالمحركات بالطاقة.
• شبكات المستشفيات أو الحرم الجامعي، حيث يتم تغذية عدة مباني من محول مركزي واحد.
• محطات فرعية لتجميع الطاقة الشمسية الكهروضوئية أو محطات الرياح، تصل إلى الجهد المتوسط ​​للاتصال بالشبكة.
• عمليات التعدين مع أحمال كبيرة-مرحلة واحدة وثلاثة-أطوار.



في كل حالة، تضمن مبادئ تحويل جهد المحول -نسب خفض صحيحة تتطابق مع جهد لوحة اسم المعدات. عند تصميم نظام حول وحدة بقدرة 2000 كيلو فولت أمبير، ضع في اعتبارك دائمًا عامل التنوع ونمو الحمل المستقبلي - يمكن لمهندسي تطبيقات GNEE المساعدة في تحديد حجم المحول لتحقيق أفضل توازن بين التكلفة الأولية والسعة مدى الحياة.



حماية محولات 2000 كيلو فولت أمبير تحت الأحمال المتغيرة

نظرًا لأن حدود سعة الحمل الحالية تعتمد على التوازن الحراري، يجب أن تراقب مرحلات الحماية كلاً من التحميل الزائد وظروف الدائرة القصيرة-. نوصي بتجهيز محول بقدرة 2000 كيلو فولت أمبير بمرحلات التيار الزائد، وحماية من الأعطال الأرضية، ومراقبة حرارية (مؤشرات درجة حرارة الزيت للوحدات المملوءة بالسائل-، ومقاومات حرارية متعرجة للنوع الجاف -). يقوم GNEE مسبقًا-بضبط حدود الإنذار والرحلة عند التسليم، مما يؤدي إلى تبسيط عملية التشغيل. تعتمد دقة تحويل الجهد أيضًا على الحفاظ على موضع الصنبور ضمن النطاق المحدد؛ يتم اختبار أنظمة مبدل الصنبور الخاصة بنا بدقة عند التيار الكامل قبل الشحن.





فهم القدرة الاستيعابية الحالية ومبادئ تحويل الجهدمحولات 2000 كيلو فولت أمبيرضروري لتحديد نظام طاقة آمن وفعال.



سواء كنت بحاجة إلى وحدة توزيع قياسية أو -حل مصمم هندسيًا مخصصًا، توفر GNEE موثوقية المصنع-والتنفيذ السريع ودعم الخبراء- لما بعد البيع. تعمل محولاتنا بالفعل على تشغيل المصانع والمناجم ومزارع الطاقة الشمسية في أكثر من 60 دولة.



لا تترك مشروعك الكهربائي للصدفة.اتصل بـ GNEE اليوم للحصول على عرض أسعار مخصص أو لمناقشة متطلباتك الفنية. أرسل إلينا تفاصيل الجهد والتردد والتطبيق، وسيقوم فريقنا الهندسي بحساب التكوين الأمثل لمحول 2000 كيلو فولت أمبير لك. انقر فوق زر الاستفسار أدناه ودعنا نبدأ في بناء حل الطاقة الخاص بك.



طلب عرض أسعار



ما هي مواصفات محول 2000 كيلو فولت أمبير؟

توفر الوثيقة مواصفات محول 2000 كيلو فولت أمبير.يحتوي على نوع تبريد ONAN، يعمل على جهد عالي 11000 فولت وجهد منخفض 433 فولت، بتردد 50 هرتز. يبلغ الوزن الإجمالي 5935 كجم، ويبلغ وزن اللب والملف 2575 كجم وحجم الزيت 1488 لترًا.



ما هي قاعدة 80٪ للمحولات؟

قاعدة الـ 80% هيمبدأ توجيهي يوصي بتشغيل المحول بما لا يزيد عن 80٪ من قدرته المقدرة في ظل الظروف العادية. على سبيل المثال، إذا تم تصنيف محول عمود الطاقة بـ 50 كيلو فولت أمبير، فيجب ألا يحمل أكثر من 40 كيلو فولت أمبير أثناء التشغيل المستمر.



ما هي القدرة الاستيعابية الحالية لمحول kVA؟

تمثل وحدة kVA كيلوفولت-أمبير، أو 1000 فولت-أمبير. المحول ذو تصنيف 1.0 كيلو فولت أمبير هو نفس المحول ذو تصنيف 1000 فولت أمبير ويمكنه التعامل مع100 فولت عند 10 أمبيرمن التيار



كم أمبير هو محول 2000VA؟

جدول VA لتحويلات الامبير

فرجينيا	الجهد (الخامس)	أمبير (أ)
1000	240	5.208
1200	240	6.250
1500	240	7.813
2000	240	10.417



كم من الوقت يستغرق تصنيع محول 2000 كيلو فولت أمبير؟

تتراوح مهلة الإنتاج العادية لمحول بقدرة 2000 كيلو فولت أمبير من 15 إلى 45 يوم عمل تقريبًا اعتمادًا على توفر المواد الخام ومتطلبات التخصيص والمواصفات الفنية وكمية الطلب.



لماذا أصبحت المحولات-منخفضة الفقد بقدرة 2000 كيلو فولت أمبير أكثر شيوعًا؟

تعمل المحولات منخفضة الفقد- على تقليل-فقدان الحمل وفقدانه، مما يساعد المستخدمين الصناعيين على خفض استهلاك الكهرباء وتكاليف التشغيل-على المدى الطويل. تتطلب العديد من البلدان وشركات المرافق الآن محولات ذات كفاءة في استخدام الطاقة-للوفاء باللوائح الحديثة المتعلقة بالبيئة وتوفير الطاقة-.



ما هي المعلومات التي يجب على المشترين تقديمها قبل طلب عرض أسعار لمحول بقدرة 2000 كيلو فولت أمبير؟

للحصول على عرض أسعار دقيق، يجب على المشترين تقديم سعة المحول، والجهد الأساسي، والجهد الثانوي، والتردد، وطريقة التبريد، وموقع التثبيت، ومجموعة المتجهات، ومتطلبات المعاوقة، وتفضيل مادة اللف، والمعايير الفنية المعمول بها.
