محول 2000 كيلو فولت أمبير: دليل شامل

A محول 2000 كيلو فولت أمبير (كيلو-فولت-أمبير)هو عنصر حاسم في أنظمة توزيع الطاقة الكهربائية. تم تصميم هذه المحولات لتتحمل قدرة عالية من الطاقة الكهربائية، وتحديدًا 2000 كيلو-فولت-أمبير. في جوهر الأمر، يعمل محول بهذه السعة على تعديل مستويات الجهد الكهربائي والتيار، وتكييفها مع احتياجات النظام الذي يخدمه. يشير تصنيف "kVA" إلى قدرة المحول الواضحة على التعامل مع الطاقة، والتي تشمل الطاقة الحقيقية والتفاعلية.



في أنظمة توزيع الطاقة، تلعب محولات 2000 كيلو فولت أمبير دورًا محوريًا. ويتم توظيفهم غالبًا في التطبيقات الصناعية والتجارية والخدمية ذات النطاق المتوسط ​​والكبير-. يمكن لهذه المحولات خفض جهد النقل العالي إلى مستويات أقل مناسبة للاستخدام التجاري أو الصناعي، أو العكس، مما يضمن كفاءة النقل وتقليل فقدان الطاقة.

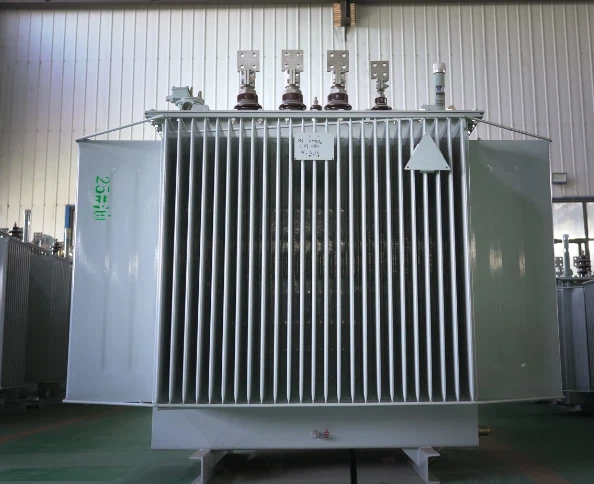

يتكون المحول المغمور بزيت 2000 كيلو فولت أمبير - من قلب حديدي، وملف جهد منخفض، وملف جهد عالي، وعزل الجسم، وأسلاك الجهد العالي والمنخفض، ومفتاح تنظيم الجهد، وخزان الزيت، والجلبة وغيرها من الملحقات.



يعتمد المحول المغمور بالزيت بقدرة 2000 كيلو فولت أمبير- على هيكل قلب حديدي ملفوف ثلاثي-ثلاثي الطور، والمواد الأساسية الحديدية مصنوعة من صفائح فولاذ السيليكون المغناطيسية عالية الجودة-المحببة-.



يتم تصنيع قلب الحديد بتكنولوجيا متقدمة، مع خسارة منخفضة وضوضاء منخفضة. تم اعتبار الهيكل بالكامل لتقليل الخسارة والإفراط في الإثارة لتلبية متطلبات تبديد الحرارة والنقل. يتم تأريض القلب الحديدي من أعلى خزان الوقود بواسطة جلبة ذات تردد طاقة يتحمل الجهد 3KV. الجزء السفلي من المحول. المادة العازلة للجسم مصنوعة من الورق المقوى عالي الكثافة-الجودة العالية-الأداء العالي-. إن أسلاك الجهد العالي والمنخفض مصنوعة من النحاس الناعم، وخزان الزيت يتخذ هيكل على شكل جرس - لتقليل عامل تسرب الزيت.

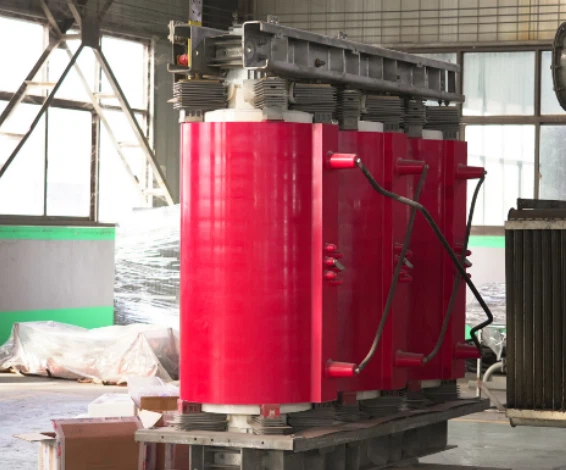

محولات النوع الجاف - بقدرة 2000 كيلو فولت أمبير المتوفرة حاليًا في السوق هي في الأساس محولات من النوع الجاف - المصبوب من راتنجات الإيبوكسي بقدرة مقدرة تبلغ 2000 كيلو فولت أمبير.
يتم صب هذا المحول بطبقة رقيقة من راتنجات الايبوكسي للحصول على خصائص عزل جيدة.

ويتمتع هذا المحول أيضًا بمقاومة ممتازة للدائرة القصيرة-والمقاومة لصدمات البرق.

الغلاف الخارجي للمحول من النوع الجاف- بقدرة 2000 كيلو فولت أمبير مصنوع من الفولاذ المقاوم للصدأ، وهو آمن وموثوق، ويصل مستوى الحماية إلى IP20. إنه يتميز بقوة ميكانيكية ممتازة ولن يتغير شكله تحت تأثير دائرة الطاقة الكهربائية القصيرة-. خسارة منخفضة، ارتفاع درجة حرارة منخفضة وكفاءة عالية.

تُستخدم المحولات الجافة من النوع 2000 كيلو فولت أمبير -بشكل عام في الداخل على ارتفاع 1000 متر أو أقل، ويمكن أن تعمل بشكل طبيعي عند درجة حرارة عالية تصل إلى 40 درجة مئوية.

نظرًا لسلامة وموثوقية المحول من النوع الجاف- بقدرة 2000 كيلو فولت أمبير، يتم تركيبه مباشرة في الأحواض ومحطات الطاقة والمناطق السكنية وغيرها من الأماكن ذات الاستهلاك الكبير للطاقة.





المعلمة	القيمة / المدى	ملحوظات
القوة المقدرة	2000 كيلو فولت أمبير	القدرة المستمرة عند 35 درجة المحيطة
الجهد الأساسي (HV)	6 كيلو فولت / 10 كيلو فولت / 11 كيلو فولت / 33 كيلو فولت (قابل للتخصيص)	اعتمادا على معيار الشبكة
الجهد الثانوي (LV)	0.4 كيلو فولت / 0.415 كيلو فولت / 0.69 كيلو فولت	مستويات التوزيع المشتركة
تكرار	50 هرتز أو 60 هرتز	متوافق مع الأسواق العالمية
مادة اللف	النحاس / الألومنيوم (OFC)	النحاس لكفاءة أعلى
مجموعة ناقلات الاتصال	Dyn11، Yyn0، Dyn5، إلخ.	متوافق مع المواصفة IEC 60076
مقاومة الجهد (المملكة المتحدة)	5% ~ 6.5%	نموذجي لحماية الدائرة القصيرة-.
لا-خسارة التحميل (W)	~1800 - 2300 W	يعتمد على الدرجة الأساسية (غير متبلور أو CRGO)
فقدان الحمل (ث) @ 75 درجة	~17000 - 19000 W	اللفات النحاسية تقلل من الخسائر
طريقة التبريد	أونان / أوناف / كنان	زيت الهواء الطبيعي الهواء الطبيعي / الهواء القسري
فئة العزل	A / B / F	الزيت-المغمور: الفئة أ (ارتفاع 105 درجة)
الامتثال للمعايير	IEC 60076، IEEE C57.12، CSA، AS/NZS	الشهادات العالمية متاحة





يمكن لمحول 2000KVA أن يحمل حمولة قدرها 1700 كيلووات إذا كانت جميع الأحمال الكهروحرارية (المقاومة).



أما إذا كانت جميعها أحمال حثية مثل المحركات فسيتم خصمها بنسبة 60% وهي حمل محرك 1200 كيلو وات.
إذا كان هناك كلاهما، فسيتم خصم 30% (1400 كيلوواط) أو 20% (1600 كيلوواط)، يعتمد ذلك على الحمل الذي يمثل نسبة أكبر.



في الواقع، وفقًا للوائح مكتب الطاقة الكهربائية، يبلغ الحد الأقصى للحمل 85% من الحمولة الكاملة، وهي 1700 كيلو فولت أمبير. الحد الأقصى لتيار الخط هو 2586 أمبير.

احسب بهذه الطريقة: 1700KVA÷380V÷1.732=2.5859446KA=2585.9949A≈2586A≈2600A.





المحول لم يوقف هذا البيان، يجب سحبه من التشغيل. يمكن تحقيق ذلك عن طريق إيقاف التشغيل.



المبدأ الأساسي هو قطع قواطع الدائرة وعزل المفاتيح على جانبي الجهد العالي والمنخفض لمحول 2000 كيلو فولت أمبير.



لإيقاف تشغيل المحول، من الضروري إيقاف تشغيل محول 2000 كيلو فولت أمبير. يشتمل مصدر الطاقة ذي الجهد العالي-المنبع لمحول 2000 كيلو فولت أمبير على قاطع دائرة وتأمين ضد السقوط.



أوقف التحميل الجانبي ذو الجهد المنخفض-أولاً، ثم افصل قاطع الدائرة الكهربائية ذو الجهد المنخفض-. ثم قم بإيقاف مصدر الطاقة الجانبي ذو الجهد العالي- للمحول 2000 كيلو فولت أمبير، واسحب قاطع الدائرة الكهربائية الجانبي ذو الجهد العالي- إلى موضع الاختبار أو الصيانة.





جهد الدخل لمحول 2000 كيلو فولت أمبير هو 380 فولت، ولكن يجب تحديد الجهد الكهربي في المحول وفقًا لجهد نظام إمداد الطاقة، بشكل عام 10 كيلو فولت، 30 كيلو فولت، إلخ.





إذا كانت معدات المصنع الخاصة بك لا تعمل طوال اليوم، فإن الحمل الحرج قريب جدًا من سعة المحول، ويكون الحمل مستقرًا نسبيًا. ثم يمكنك اختيار محول 2000Kva.



ولكن إذا كانت المعدات الموجودة في مصنعك بحاجة إلى التشغيل والإيقاف كل يوم، وكانت تغييرات الحمل كبيرة نسبيًا، وكان هناك أشخاص في الخدمة، فيمكنك التفكير في استخدام وحدتين للتشغيل بالتوازي.





فك رموز لوحات أسماء المحولات

توفر لوحات أسماء المحولات المعلومات الأساسية اللازمة للتشغيل الآمن والفعال للمحول. يعد فهم البيانات الموجودة على لوحات الأسماء هذه أمرًا بالغ الأهمية لمحترفي الكهرباء.



المعلومات الأساسية عن لوحات الأسماء:

• اسم الشركة المصنعة
• رقم الموديل
• رقم سري
• الطاقة المقدرة بالكيلو فولت أمبير (2000 كيلو فولت أمبير)
• تقييمات الجهد الابتدائي والثانوي
• التردد (عادة 50 أو 60 هرتز)
• المرحلة (أحادية-المرحلة أو ثلاث-المرحلة)
• نسبة المعاوقة
• تصنيف ارتفاع درجة الحرارة
• طريقة التبريد (على سبيل المثال، ONAN – زيت طبيعي، هواء طبيعي)
• فئة العزل
• سنة الصنع



تفسير المواصفات الرئيسية

عنصر اللوحة	دلالة
الطاقة المقدرة (كيلو فولت أمبير)	قدرة المحولات وهنا 2000 كيلو فولت أمبير
تقييمات الجهد	الفولتية الأولية والثانوية التي تم تصميم المحول من أجلها
تكرار	تردد التشغيل، مما يدل على التوافق مع مصدر الطاقة
مرحلة	مرحلة واحدة أو ثلاث-طور، تحدد نوع النظام الكهربائي
المعاوقة (%)	يؤثر على تنظيم الجهد ومستويات الخطأ الحالية
ارتفاع درجة الحرارة	الحد الأقصى لارتفاع درجة الحرارة فوق البيئة المحيطة عند التحميل الكامل
طريقة التبريد	طريقة التبريد، حاسمة لبيئة التثبيت
فئة العزل	يحدد نطاق درجة حرارة التشغيل



أهمية اللوحة

1. ضمان التثبيت السليم:تساعد بيانات اللوحة في اختيار الموقع والإعداد المناسبين للمحول، مع الأخذ في الاعتبار عوامل مثل متطلبات الجهد واحتياجات التبريد وقيود المساحة.
2. عملية:يمكن للمشغلين استخدام معلومات لوحة الاسم لدمج المحول في النظام الكهربائي بشكل صحيح، وضمان تشغيله ضمن الحدود المحددة.
3. صيانة:يعتمد موظفو الصيانة على بيانات لوحة الاسم لإجراء الخدمة والإصلاحات والاستبدالات المناسبة. على سبيل المثال، يعد فهم طريقة التبريد أمرًا بالغ الأهمية للحفاظ على درجة حرارة المحول ضمن الحدود الآمنة.
4. الامتثال للسلامة:تضمن معلومات لوحة الاسم استخدام المحول وفقًا لمعايير ولوائح السلامة.



باختصار، تعد لوحة اسم المحول مرجعًا مهمًا يحتوي على جميع البيانات الضرورية للتشغيل والصيانة الآمنة والفعالة والامتثال للمعايير الكهربائية.





لأن السعة المقدرة للمحول مضروبة في المعامل=التصنيف الحالي.



لذلك، التيار الجانبي الأساسي 10KV/0.4KV، محول الطاقة 2000KVA: I1=2000/(1.732*10)=115.47A،



تيار الجانب الثانوي: I2=2000/(1.732*0.4)=2886.83A.



يوفر محول بقدرة 2000 كيلو فولت أمبير خزانة توزيع طاقة ذات جهد منخفض-. ما حجم المفتاح العام الذي أستخدمه في خزانة توزيع الطاقة ذات الجهد المنخفض-؟



إذا 10KV / 0.4KV



تيار الجانب الأساسي للمحول: 116 أمبير تيار الجانب الثانوي: 2880 أمبير



يختار قاطع دائرة الإدخال الرئيسي 3000A-3500A



يمكن أن تكون مجهزة بثلاث خزائن منفذ 1000A.



يمكن أن يستخدم شريط التوصيل الرئيسي شريط بسبار نحاسي 80*8، ولكن يوصى باستخدام شريط باص نحاسي 100*10.





هل تحتاج إلى التأكد من أن محول 2000 كيلو فولت أمبير الخاص بك هو محول مغمور بالزيت؟ أو محول من النوع الجاف-؟



وتختلف متطلبات البيئة بينهما.



في ظل الظروف العادية، يمكن أن يكون محول 2000kva أقل من 1000 متر فوق مستوى سطح البحر. إذا كانت لديك متطلبات خاصة، مثل الارتفاعات العالية، أو أنشطة البرق المتكررة، أو المناطق الاستوائية الرطبة، أو المناطق الاستوائية الجافة أو المناطق ذات رذاذ الملح الشديد، وما إلى ذلك. يمكنك التفاوض مع الشركة المصنعة، ويمكن بشكل عام تلبية المتطلبات.





تبلغ خسارة عدم التحميل-لمحول من النوع الجاف بقدرة 2000 كيلو فولت أمبير-3050 وات، وخسارة الحمل 14450 وات. إذا تم تشغيله بكامل طاقته، يتم مضاعفة الخسارة اليومية بمقدار 24 ساعة.

خسارة التحميل 14450*24H=346800W

لا يوجد-خسارة تحميل تبلغ 3050 وات*24 ساعة=73200وات





متطلبات التثبيت في معظم البلدان هي أن تكون مسافة التثبيت الآمنة لمحولين من النوع الجاف - بقدرة 2000 كيلو فولت أمبير أكثر من متر واحد. ويوصي المؤلف باختيار مسافة آمنة تزيد عن 1.5 متر.





الضغط العالي إلى الضغط المنخفض والأرضي أكبر من 1000 ميجا أوم، والضغط العالي إلى الأرض، والضغط المنخفض إلى الأرض أكبر أيضًا من 1000 ميجا أوم مؤهل.



يمكنك استخدام مقياس ميغامتر 2500 فولت للقياس.



نظرًا لأن المحول عبارة عن جهاز ذو سعة كبيرة-، فإن القياس سيستغرق فترة من الوقت. عندما تصل السرعة إلى 120/دقيقة أو أكثر، يكون التشغيل العادي أكثر من 30 ثانية.



ملاحظة: بعد القياس، حافظ على سرعته حتى ينفصل. وإلا فمن السهل أن يتلف الجهاز بسبب تفريغ الجهاز قيد الاختبار.



إذا كان القياس يمكن أن يفي بالمعايير المذكورة أعلاه.



إثبات أن المعدات في حالة جيدة!





نعم، ما لم يكن معامل القدرة COSΦ أقل من 0.5، فستكون هناك مشاكل! هل خسارة المحولات ستكون أكبر! طالما أن طاقة المعدات أدناه ليست أكبر من الطاقة النشطة القصوى التي يمكن للمحول إخراجها، فلا توجد مشكلة!



وفقًا لعامل الطاقة التقليدي البالغ 0.95، فإن محول 2000KVA سينتج 1900KW من الطاقة النشطة عند التحميل الكامل.



ومع ذلك، فإن قدرة التشغيل الاقتصادية للمحول العام تبلغ حوالي 80% إلى 85%، بحيث لا يكون فقدان المحول مرتفعًا جدًا، وسيكون عمر الخدمة أطول!



لذا، طالما أن تعويض الطاقة التفاعلية موجود وعامل الطاقة لا يقل عن 0.85، فيمكن استخدامه!





اختيار الحقمحول 2000 كيلو فولت أمبيريعد استثمارًا بالغ الأهمية يؤثر على كفاءتك التشغيلية وتكاليف الطاقة ووقت التشغيل. باعتبارها شركة تصنيع رائدة، تجمع GNEE بين التميز الفني والشهادات الدولية والخدمة التي تركز على العملاء-لتقديم محولات تفوق التوقعات.



سواء كنت تقوم بتوسيع مصنع، أو ترقية مركز بيانات، أو بناء مصنع متجدد، فإن فريقنا على استعداد لتقديم الدعم لك بدءًا من المواصفات وحتى التشغيل.
