كيفية التحكم في تسرب الزيت والضغط في خزان المحولات المملوء بالزيت بقدرة 1500 كيلو فولت أمبير؟

يعد تسرب الزيت والضغط غير المتحكم فيه السببين الأكثر شيوعًا للفشل المبكر في معدات الطاقة المملوءة بالسوائل. إذا كنت لا تعرفكيفية التحكم في تسرب الزيت والضغط فيخزان محول مملوء بالزيت بقدرة 1500 كيلو فولت أمبير، فإن استثمارك معرض لخطر الغرامات البيئية، والتوقف غير المخطط له، وحتى انفجار الخزان الكارثي.



باعتبارها شركة مصنعة حاصلة على شهادة ISO9001:2015 وتتمتع بخبرة تزيد عن 18 عامًا ومصنع ذكي تبلغ مساحته 30000 متر مربع، قامت GNEE بتصميم آلاف الخزانات التي تظل خالية من التسرب - لمدة 25+ من السنوات. في هذا الدليل الشامل، نكشف عن طرق مجربة-بدءًا من اللحام الآلي وحتى أجهزة تخفيف الضغط-التي تضمن لكمحول مملوء بالزيت 1500 كيلو فولت أمبيرتعمل بأمان في جميع الظروف.

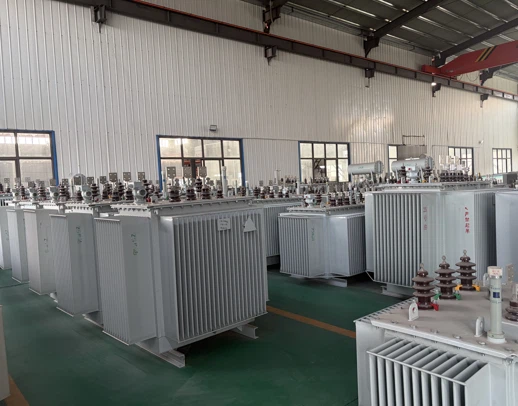

مستودع مصنع GNEE مع خزانات محولات مملوءة بالزيت بقدرة 1500 كيلو فولت أمبير جاهزة للشحن





فهمكيفية التحكم في تسرب الزيت والضغط في خزان محول مملوء بالزيت بقدرة 1500 كيلو فولت أمبيريبدأ بالاعتراف بعواقب الفشل. الخزان ليس حاوية سلبية-إنه وعاء ضغط ديناميكي يخضع للتمدد الحراري والاهتزاز وإجهاد العزل الكهربائي.



التكلفة العالية لتسرب النفط

حتى التسرب بحجم الثقب-فيخزان محول مملوء بالزيت بقدرة 1500 كيلو فولت أمبيريؤدي إلى:



• انهيار عازل: Oil level drops, exposing windings to air and moisture, which reduces insulation strength from >40 كيلو فولت/مم إلى<10 kV/mm.
• العقوبات البيئية:تؤدي الانسكابات النفطية إلى فرض غرامات تنظيمية (وكالة حماية البيئة والوكالات المحلية) وعلاج مكلف.
• التوقف التشغيلي:غالبًا ما يتطلب تحديد موقع التسريبات وإصلاحها-إلغاء تنشيط المحول، مما يؤدي إلى إيقاف تشغيل المنشأة بالكامل.
• خطر الحريق:يؤدي تسرب الزيت بالقرب من المشعات الساخنة أو التوصيلات الكهربائية إلى حدوث خطر نشوب حريق شديد.



خطر الضغط غير المنضبط

أثناء تشغيل المحول، ترتفع درجة حرارة الزيت من البيئة المحيطة (على سبيل المثال، 20 درجة) إلى أكثر من 100 درجة في النقاط الساخنة. يتوسع حجم الزيت بحوالي 5-7٪.



دون السليمالتحكم في الضغطتجارب الخزان:

• انتفاخ أو تشوه دائم:دورات الضغط المتكررة تعب الفولاذ.
• قذف طوقا:يجبر الضغط العالي الحشيات الناعمة على الخروج من وصلات الفلنجة.
• تمزق الخزان:في حالات نادرة (خطأ القوس الداخلي)، يمكن أن تؤدي طفرات الضغط إلى انفجار الخزان، مما يتسبب في حرائق الشظايا والنفط.



المتطلبات التنظيمية والتأمينية

تم توثيق معظم شركات التأمين الصناعية ورموز الشبكةتسرب النفط والتحكم في الضغطمقاسات. إن المحول الذي لا يحتوي على صمام تخفيف الضغط الفعال (PRV) أو الذي يحتوي على تسربات مرئية سوف يفشل في الفحص وقد يلغي الضمانات.



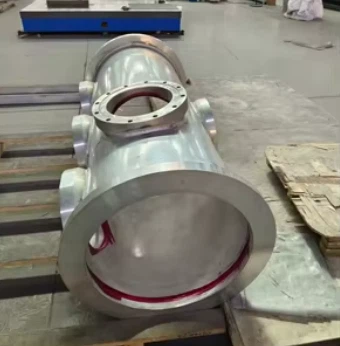

لحام الخزان لمحول مملوء بالزيت 1500 كيلو فولت أمبير





لا يمكنك التحكم في التسريبات بعد أن يتم بناء الخزان بشكل سيء.كيفية التحكم في تسرب وضغط الزيتيبدأ بالتصميم الصحيح للخزان وعمليات التصنيع. يتبع GNEE بروتوكولات صارمة.



اختيار المواد وحساب سمك

• درجة الصلب:نحن نستخدم الفولاذ المدرفل على الساخن Q235B (أو الفولاذ المقاوم للصدأ 304/316 للبيئات المسببة للتآكل). يتم حساب سمك جدار الخزان بناءً على الحد الأقصى للضغط المتوقع (عادةً 0.7-0.8 بار) بالإضافة إلى عامل أمان قدره 3×.
• الحماية من التآكل: Internally, tanks are coated with epoxy or oil-resistant paint. Externally, we apply primer + topcoat (RAL colors) with a dry film thickness >120 μm.



اللحام الآلي – القضاء على الخطأ البشري

يتم لحام جميع الطبقات الطويلة (جسم الخزان، اللوحة السفلية، شفة الغطاء) باستخداملحام MIG/MAG الآلي. تشمل الفوائد ما يلي:

• عمق اختراق ثابت (بدون لحام بارد).
• لا يوجد مسامية أو شوائب الخبث.
• معلمات قابلة للتكرار عبر خزانات متعددة.

فحص طبقات اللحام عن طريق اختبار اختراق الصبغة (PT) أو اختبار التصوير الشعاعي (RT) على دفعات العينة.



بروتوكول اختبار التسرب بنسبة 100%

كلخزان محول مملوء بالزيت بقدرة 1500 كيلو فولت أمبيرمغادرة ورشة عمل GNEE تخضع لما يلي:

• الضغط بالهواء الجافإلى 0.3 بار فوق ضغط التشغيل العادي.
• الغمر في خزان المياهلمدة لا تقل عن 30 دقيقة.
• التفتيش البصريلأي تيار من الفقاعات.
• كشف تسربات الهيليوم(اختياري للعملاء المهمين) للعثور على تسربات صغيرة تصل إلى 1×10⁻⁵ ملي بار·لتر/ثانية.
• فقط الخزانات التي لا تحتوي على أي فقاعات تمر عبر بوابة مراقبة الجودة.



تصميم الحافة والغطاء



تعتبر الأغطية المسطحة التي لا تحتوي على مسامير كافية من مصادر التسرب الشائعة. يستخدم غني:

• الشفاه المقواةمع ما لا يقل عن 16 مسمارًا لتغطية خزان 1500 كيلو فولت أمبير.
• أخاديد حشية مصنوعة آليًا بدقةلمنع النتوء الجانبي.
• ترصيع الفولاذ المقاوم للصدأمع تشحيم مضاد للالتقاط- لتحقيق عزم دوران ثابت.





حتى الخزان الملحوم بشكل مثالي سوف يتسرب في حالة فشل الحشيات. إتقانكيفية التحكم في تسرب وضغط الزيتيتطلب اختيار مادة الحشية المناسبة وطريقة التثبيت.



اختيار المواد لزيت المحولات

ليس كل المطاط يقاوم زيت المحولات. يستخدم غني:

• NBR (مطاط النتريل بوتادين):الاختيار القياسي، مقاومة ممتازة للزيت، نطاق درجة الحرارة -40 درجة إلى +120 درجة.
• FKM (الفلوروكربون / Viton®):بالنسبة إلى -التطبيقات المقاومة لدرجات الحرارة العالية أو المواد الكيميائية-، يتراوح النطاق من -20 درجة إلى +200 درجة .
• رغوة السيليكون (للأغشية الحافظة):مرونة عالية ومجموعة ضغط منخفض.

نحن نتجنب المطاط الطبيعي أو EPDM، الذي ينتفخ ويتحلل في الزيوت المعدنية.



هندسة الحشية والضغط

الحشية ليست مجرد شريط مطاطي. يحدد مهندسو GNEE ما يلي:

• المقطع العرضي-:ملف تعريف مستطيل أو دائري- يعتمد على تصميم الحافة.
• نسبة الضغط:20-25% من السُمك الأصلي. ضغط منخفض جدًا=مسار التسرب؛ الكثير من تكسير الحشية =.
• تسلسل عزم الدوران:يتم ربط البراغي على شكل نجمة إلى 80% من قوة الخضوع باستخدام مفاتيح عزم الدوران المعايرة. نحن نقدم مواصفات عزم الدوران على لوحة الاسم.



فترات الاستبدال

حتى أفضل عمر الحشيات. يوصي GNEE بما يلي:

• التفتيش كل سنتينللتشقق أو التصلب المرئي.
• الاستبدال كل 10-12 سنةلحشيات NBR.
• الاستبدال كل 15-20 سنةلحشيات FKM.





التصميم السلبي (الفولاذ السميك والحشيات الجيدة) لا يكفي.كيفية التحكم في تسرب وضغط الزيتيتطلب أيضًا أجهزة نشطة تستجيب للظروف المتغيرة.



صمام تخفيف الضغط (PRV)

كلخزان محول مملوء بالزيت بقدرة 1500 كيلو فولت أمبيريجب أن يحتوي على -PRV محمل بنابض. مصادر GNEE للصمامات مع:

• ضبط الضغط:0.7-0.8 بار (قابل للتعديل).
• إعادة الضغط:في حدود 70% من الضغط المحدد لتجنب البكاء المستمر.
• المؤشر البصري:تشير العلامة الحمراء أو الدبوس المنبثق- إلى أن الصمام يعمل.

غطاء الختم:يمنع دخول الرطوبة مع السماح بالتهوية.



مرحل الضغط المفاجئ (SPR)

For internal arc faults (rare but catastrophic), pressure rises at rates >1 بار / مللي ثانية. يقوم SPR بفصل قاطع الدائرة الكهربائية خلال 2-3 مللي ثانية، مما يحد من الضرر. تقدم GNEE مرحلات Buchholz مدمجة مع وظيفة SPR.



نظام حفظ الزيت (للخزانات المغلقة)

تستخدم معظم محولات 1500 كيلو فولت أمبيرخزان الحفظشنت فوق الخزان الرئيسي. مع توسع النفط، فإنه يتدفق إلى الحافظ. المكونات الرئيسية:

• الحجاب الحاجز أو المثانة:يفصل الزيت عن الهواء المحيط، ويمنع الأكسدة ودخول الرطوبة.
• استنشاق الجفاف:يحتوي على هلام السيليكا لتجفيف أي هواء يدخل للحافظة.
• مقياس مستوى الزيت المغناطيسي:يوفر قراءة عن بعد لمستوى الزيت.

بدون وجود حافظ (تصميم محكم الغلق)، يجب أن يتحمل الخزان ضغط التمدد الكامل، مما يزيد من خطر التسرب.



قاطع فراغ / صمام مضاد-للفراغ

عندما يبرد المحول أو يتم إلغاء{0}طاقته، ينكمش الزيت، مما يؤدي إلى حدوث فراغ. بدون وجود قاطع تفريغ، يمكن أن ينهار الخزان إلى الداخل أو يمتص الهواء الرطب من خلال تسريبات صغيرة. يقوم GNEE بتركيب صمام-أحادي الاتجاه يفتح عند -0.2 بار للسماح للهواء الجاف.





النظرية ليست كافية. GNEE يتحقق من صحة كلخزان محول مملوء بالزيت بقدرة 1500 كيلو فولت أمبيرمع نظام اختبار صارم.

امتحان	طريقة	معيار القبول	تكرار
اللحام التفتيش البصري	VT (الاختبار البصري) وفقًا لمعيار ISO 17637	لا الشقوق، المسامية، أو تقويض	100% من اللحامات
اختبار نفاذية الصبغة	PT (اختبار الاختراق) وفقًا لمعيار ISO 3452	لا توجد مؤشرات حمراء	10% من اللحامات الطويلة
اختبار تسرب ضغط الهواء	خزان مضغوط إلى 0.3 بار، مغمور	صفر فقاعات لمدة 30 دقيقة	100% من الدبابات
اختبار تسرب الهيليوم (اختياري)	رذاذ الهيليوم + مطياف الكتلة	< 1×10⁻⁵ mbar·L/s	حسب طلب العميل
اختبار صمام تخفيف الضغط	مصدر الهواء المعاير + مقياس الضغط	يفتح عند الضغط المحدد ±0.05 بار	100% من الصمامات
اختبار الفراغ	قم بإخلاء الخزان إلى 50 باسكال مطلقًا	ارتفاع الضغط < 100 باسكال في ساعة واحدة	100% من الدبابات





فيما يلي المعلمات القياسية لـ GNEEخزان محول مملوء بالزيت بقدرة 1500 كيلو فولت أمبيرتم تصميمها من أجل عدم التسرب وإدارة الضغط الآمن.

المعلمة	المواصفات القياسية GNEE	ملحوظات
مادة الخزان	Q235B-فولاذ مدرفل على الساخن	الفولاذ المقاوم للصدأ 304/316 اختياري
سمك الجدار (الجسم)	6 ملم (دقيقة)	يتم حسابه حسب القسم الثامن من ASME
سمك الجدار (الغطاء)	10 ملم (دقيقة)	عززت لصلابة شفة
عملية اللحام	الروبوتية MIG/MAG	تم فحصها بصريًا بنسبة 100%
ضغط اختبار التسرب	0.3 بار (الهواء تحت الماء)	صفر فقاعات لمدة 30 دقيقة
نقطة ضبط صمام تخفيف الضغط	0.7 - 0.8 بار	قابل للتعديل، مع مؤشر بصري
نقطة ضبط قواطع الفراغ	-0.2 بار	صمام اتجاه واحد-.
نوع الحافظ	الحجاب الحاجز أو المثانة	يمنع تلامس الزيت-الهواء
تجفيف القدرة على التنفس	1.5 كجم من هلام السيليكا	اللون-يشير إلى النوع
مادة الحشية	NBR (قياسي) / FKM (اختياري)	نطاق درجة الحرارة -40 درجة إلى +120 درجة
الحماية من التآكل (خارجي)	أساس إيبوكسي + طبقة نهائية من البولي يوريثين	>120 ميكرومتر DFT، ألوان RAL
الحماية من التآكل (داخلي)	طلاء إيبوكسي مقاوم للزيت-.	اختياري للزيوت العدوانية
المعيار المرجعي	إيك 60076-1، أنسي C57.12.00	تقارير الاختبار الكاملة المقدمة
ضمان	12 شهرًا ضد التسريبات	الدعم الفني مدى الحياة





كم مرة يجب أن أقوم باختبار الضغط لخزان المحول المملوء بالزيت بقدرة 1500 كيلو فولت أمبير؟
توصي GNEE بإجراء اختبار كامل لتسرب ضغط الهواء كل 5 سنوات أثناء الصيانة المخطط لها. بالنسبة للتركيبات الحرجة، ينصح بإجراء اختبار شم الهيليوم السنوي.



هل يمكنني إصلاح تسرب ملحوم في الموقع؟
فقط في حالة تصريف الزيت وتطهيره باستخدام غاز خامل واستخدام ماكينة لحام معتمدة. معظم الإصلاحات الميدانية تفشل. توصي GNEE بإرسال الخزان إلى ورشة عمل من أجل اللحام المناسب والمعالجة الحرارية.



ما هو السبب الأكثر شيوعا لفشل الحشية؟
عزم دوران غير متساوٍ للمسمار (-الشد الزائد على جانب واحد) والشيخوخة الحرارية (التصلب). استخدم مفتاح عزم الدوران واستبدل الحشيات كل 10-12 سنة.



هل تقدم GNEE صمامات تخفيف الضغط التحديثية للمحولات القديمة؟
نعم. يمكننا توريد PRVs، وقواطع التفريغ، ومجموعات الحفظ مع حواف محولة لتناسب فتحات الخزانات الموجودة. اتصل بنا بخصوص رسم الخزان الخاص بك.



ماذا يحدث إذا تحول هلام السيليكا المجفف إلى اللون الوردي؟
وهي مشبعة بالرطوبة. استبدال أو تجديد (اخبزيها على حرارة 120 درجة لمدة 4 ساعات). يسمح جهاز التنفس الوردي للهواء الرطب بالدخول إلى وحدة الحفظ، مما سيؤدي في النهاية إلى تلويث الزيت.





معرفةكيفية التحكم في تسرب الزيت والضغط في خزان محول مملوء بالزيت بقدرة 1500 كيلو فولت أمبيريعد أمرًا ضروريًا لحماية أصولك وأفرادك والبيئة. بدءًا من اللحام الآلي واختبار التسرب بنسبة 100% وحتى الحشيات المحددة بشكل صحيح، وصمامات تخفيف الضغط، وأنظمة الحفظ، فإن كل التفاصيل مهمة. سيكلفك الخزان الذي يتسرب أو يتمزق أكثر بكثير من الاستثمار الأولي في هندسة الجودة.
