كيف تؤثر الخسائر الأساسية على كفاءة المحول المغمور بالزيت ثلاثي الطور بقدرة 1500 كيلو فولت أمبير؟

في مجال توزيع الطاقة الصناعيةمحول مغمور بالزيت ثلاثي الطور بقدرة 1500 كيلو فولت أمبيربمثابة العمود الفقري الحاسم للمصانع والمجمعات التجارية ومحطات الخدمات الفرعية.



باعتبارها شركة تصنيع محولات محترفة تتمتع بخبرة تزيد عن 18 عامًا ومنشأة إنتاج بمساحة 30000 متر مربع، تدرك GNEE Electric أن كل واط يتم توفيره يساهم بشكل مباشر في تحقيق أرباحك النهائية.



عند تقييم التكلفة الإجمالية للملكية لمحول مغمور بالزيت ثلاثي الطور بقدرة 1500 كيلو فولت أمبير، الكفاءة أمر بالغ الأهمية. بينما تتقلب خسائر النحاس (خسائر الحمل) مع الحمل،الخسائر الأساسية (لا توجد-خسائر في التحميل)تبقى ثابتة 24/7، 365 يومًا في السنة.



توفر هذه المقالة نظرة فنية عميقة حول كيفية تأثير الخسائر الأساسية (التباطؤ والتيارات الدوامة) على الكفاءة الإجمالية لوحدة 1500 كيلو فولت أمبير، وسبب أهميتها للامتثال العالمي للطاقة (مثل DOE 2016 أو Ecodesign Tier 2)، وكيف يمكن للتحسينات الهندسية لـ GNEE أن توفر لك الآلاف من التكاليف التشغيلية.

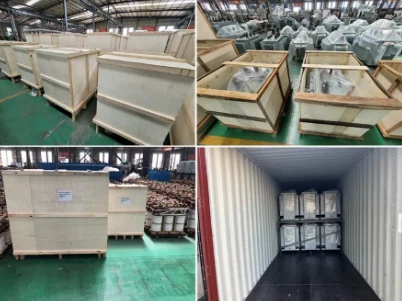

تحميل مصنع GNEE محول مغمور بالزيت ثلاثي الطور بقدرة 1500 كيلو فولت أمبير للشحن





قبل أن نتعمق في فيزياء الخسائر، من المهم جدًا معرفة من يدعم معداتك. GNEE ليست مجرد تاجر؛ نحن أISO9001:2015 الشركة المصنعة المعتمدةمتخصصة في معدات الطاقة. تتمتع منشأتنا بقدرة سنوية تبلغ 50000-طن وفريق فني يضم أكثر من 200 خبير مخصص لأبحاث وإنتاج الأجهزة الكهربائية الموفرة للطاقة.



نحن نلتزم بدقةإيك 60076وغيغابايت 1094المعايير، وضمان أن كلمحول مغمور بالزيت ثلاثي الطور بقدرة 1500 كيلو فولت أمبيرالذي يترك رصيفنا يلبي لوائح السلامة والأداء الدولية. باختيار GNEE، فإنك تشتري مباشرة من المصدر-مستبعدًا الوسطاء وتضمن المواد المتميزة، مثل-فولاذ السيليكون CRGO (الملفوف على البارد) واللفائف النحاسية عالية التوصيل-.





لحل مشكلة الكفاءة، يجب على المرء أولا أن يفهم أصلها. في أمحول مغمور بالزيت ثلاثي الطور بقدرة 1500 كيلو فولت أمبير، النواة المغناطيسية هي قلب الوحدة. حتى عندما يتم فصل الجانب الثانوي (جانب الجهد المنخفض) ولا يتم سحب أي طاقة بواسطة الحمل، فإن المحول لا يزال يستهلك الطاقة ببساطة عن طريق تنشيطه.

هذا الاستهلاك هوالخسارة الأساسية، المعروف أيضًا باسملا-خسارة التحميل (PnL)أو فقدان الحديد.

تتكون الخسائر الأساسية في المقام الأول من ظاهرتين متميزتين تحدثان داخل شرائح السيليكون الصلب:



خسائر التباطؤ: الاحتكاك المغناطيسي

في كل مرة يدور فيها التيار المتردد، يجب إعادة تنظيم المجالات المغناطيسية في القلب لعكس المجال المغناطيسي. تتطلب عملية إعادة التنظيم هذه طاقة، مثلما يؤدي فرك يديك معًا إلى توليد الحرارة.

• الصيغة:يتناسب فقدان التباطؤ مع التردد (f) ومساحة حلقة التباطؤ.
• تأثير:إذا كانت المادة الأساسية ذات جودة منخفضة، فإن "الاحتكاك" يكون أعلى. بالنسبة لوحدة بقدرة 1500 كيلو فولت أمبير تعمل بسرعة 50 هرتز أو 60 هرتز، تمثل عملية إعادة المحاذاة الثابتة هذه جزءًا كبيرًا من فقدان الحمل-.



خسائر إيدي الحالية: التيارات المتداولة

• وفقا لقانون فاراداي، فإن المجال المغناطيسي المتناوب يحفز الفولتية داخل المادة الأساسية نفسها. يؤدي هذا إلى إنشاء تيارات متداولة (تيارات إيدي) تتدفق داخل الفولاذ.
• المشكلة:تولد هذه التيارات حرارة مقاومة (فقدان I²R) دون القيام بأي عمل مفيد.
• الحل:هذا هو السبب في أن نوى المحولات تكون مغلفة (صفائح رقيقة معزولة عن بعضها البعض). تعمل الصفائح الرقيقة على تقييد مسار هذه التيارات، مما يقلل بشكل كبير من الخسائر. تستخدم المحولات الحديثة عالية الكفاءة-صفائح رقيقة جدًا-(0.23 مم أو 0.27 مم) لمكافحة ذلك.





الكفاءة في أمحول مغمور بالزيت ثلاثي الطور بقدرة 1500 كيلو فولت أمبير is calculated by dividing the output power by the input power. While a 1500kVA transformer often operates at >كفاءة 99%اختلافيمثل ما بين 99.4% و99.6% مئات الكيلوواط-ساعة مهدرة سنويًا.



عقوبة "التشغيل-دائمًا".

على عكس خسائر الحمل، التي تختلف مع مربع التيار (إذا كان الحمل منخفضًا، تكون خسائر الحمل في حدها الأدنى)،الخسائر الأساسية ثابتة. بالنسبة لوحدة بقدرة 1500 كيلو فولت أمبير تخدم مصنعًا يعمل على مدار الساعة طوال أيام الأسبوع ولكن يعمل بكامل طاقته لمدة 8 ساعات فقط، يتم تكبد خسائر أساسية طوال الـ 24 ساعة. وعلى مدار عام، يمكن أن تتراكم هذه الخسائر الثابتة إلى عشرات الآلاف من الدولارات من الكهرباء المهدرة، اعتمادًا على التعريفات المحلية.



الإجهاد الحراري والشيخوخة

تظهر الخسائر الأساسية على شكل حرارة. إذا كان المحول لديه خسائر عالية في النواة، فإن درجة الحرارة الداخلية للقلب ترتفع. وبما أن القلب مغمور في الزيت، فإن الحرارة الزائدة تؤدي إلى تحطيم الخصائص العازلة لزيت المحولات والعزل الورقي المحيط باللفات. لكل 8 درجات إلى 10 درجات ارتفاع فوق درجة الحرارة المقدرة، عمر العزل للمحول مغمور بالزيت ثلاثي الطور بقدرة 1500 كيلو فولت أمبيرتخفيضات في النصف.

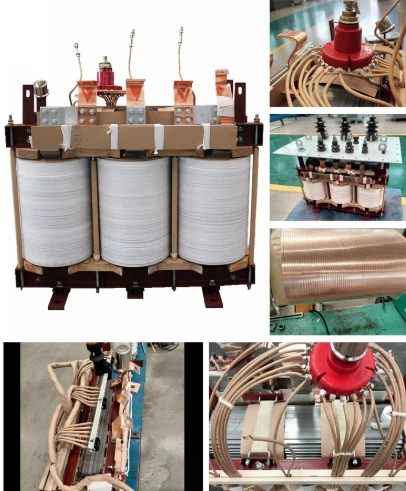

هيكل داخلي ولفائف نحاسية لمحول مغمور بالزيت ثلاثي الطور بقدرة 1500 كيلو فولت أمبير





للوفاء بمعايير الطاقة الحديثة (مثل متطلبات المستوى 2 في أوروبا أو NEMA Premium في الولايات المتحدة)، يجب توفير-جودة عاليةمحول مغمور بالزيت ثلاثي الطور بقدرة 1500 كيلو فولت أمبيريجب أن تحافظ على قيم خسارة محددة. في GNEE، نقوم بتصنيع محولات سلسلة S13 وS15، والتي تستخدم مواد متقدمة لتقليل التأثيرات التي تمت مناقشتها أعلاه.



يوجد أدناه جدول مرجعي قياسي للمحولات المغمورة بالزيت بقدرة 1500 كيلو فولت أمبير و11 كيلو فولت/0.4 كيلو فولت. لاحظ أن انخفاض عدد-خسارة التحميل (الخسارة الأساسية) يرتبط ارتباطًا مباشرًا بالكفاءة الأعلى.

المعلمة	القيمة القياسية (سلسلة S11)	قيمة كفاءة GNEE العالية-(سلسلة S13/S15)	التأثير على الكفاءة
القوة المقدرة	1500 كيلو فولت أمبير	1500 كيلو فولت أمبير	–
الخسارة الأساسية (لا-خسارة التحميل)	~2100 W – 2300 W	~1016 W – 1350 W	يقلل من هدر الطاقة المستمر بنسبة ~40%
فقدان الحمل (خسارة اللف)	~12000 W – 14000 W	~11286 واط (نحاس)	الموصلية العالية تقلل الحرارة
لا-تحميل الحالي	~0.6% – 0.7%	أقل من أو يساوي 0.2% – 0.5%	يشير إلى دائرة مغناطيسية متفوقة
مقاومة الجهد	5% – 6%	5% (قياسي)	استقرار اتصال الشبكة
الكفاءة (عند 75 درجة)	~99.2%	>99.54%	وفورات كبيرة في النفقات التشغيلية





في GNEE، نحن لا نقوم فقط بتجميع المكونات؛ نحن نهندسة الكفاءة. تقليل الخسائر الأساسية في أمحول مغمور بالزيت ثلاثي الطور بقدرة 1500 كيلو فولت أمبيريتطلب مزيجًا من علوم المواد المتفوقة والتصنيع الدقيق.



-فولاذ من السيليكون CRGO عالي الجودة

نحن نستخدم الفولاذ عالي الجودة CRGO (الموجه للحبوب المدرفلة على البارد)، مثل المواد 23ZH90 أو 27ZH95. على عكس الفولاذ القياسي، فإن CRGO متباين الخواص مغناطيسيًا، مما يعني أنه مصمم خصيصًا لتوصيل المغناطيسية بسهولة في اتجاه التدحرج مع مقاومة الخسائر في الاتجاهات الأخرى. وهذا يقلل بشكل مباشر من فقدان التباطؤ.



تصميم أساسي متدرج

المقطع العرضي-للقلب ليس مستطيلًا بسيطًا. نحن نستخدم تكوينًا "متدرجًا" متعدد-خطوات (تقريبًا لدائرة). يؤدي هذا إلى تقليل الفجوة الهندسية بين القلب والملفات، مما يؤدي إلى تحسين توزيع التدفق وتقليل الخسائر الضالة.



عمليات التلدين المتقدمة

يؤدي قطع فولاذ السيليكون إلى خلق ضغط ميكانيكي عند الحواف، مما يزيد من خسائر القلب. يستخدم GNEE أفران التلدين بالضغط - بعد القطع الأساسي لاستعادة الخواص المغناطيسية للفولاذ المحبب -، مما يضمن تحقيق الفقد النظري المنخفض للمادة في الشكل النهائيمحول مغمور بالزيت ثلاثي الطور بقدرة 1500 كيلو فولت أمبير.



نوى فولاذية من السيليكون CRGO لإنتاج محولات مغمورة بالزيت ثلاثية الطور بقدرة 1500 كيلو فولت أمبير





دعونا نترجم الفيزياء إلى دولارات. لمحول مغمور بالزيت ثلاثي الطور بقدرة 1500 كيلو فولت أمبيرالعمل 24/7/365 في مركز البيانات أو المنشأة الصناعية:

• السيناريو أ (المحول القياسي):الخسارة الأساسية=2100ث
• السيناريو ب (محول الخسارة المنخفض GNEE-):الخسارة الأساسية=1100ث
• اختلاف:1000 واط (1 كيلو واط)
• هدر الطاقة السنوي (قياسي مقابل GNEE):
• 1 كيلوواط × 24 ساعة × 365 يومًا =توفير 8,760 كيلوواط ساعة سنويًا.



وبمعدل صناعي قدره 0.12 دولار لكل كيلووات في الساعة، فإن تقليل الخسائر الأساسية وحده يوفر التوفير1,051.20 دولارًا سنويًا. على مدى 25 عامًا من العمر، أي$26,280في التوفير الخالص، وهو ما يبرر في كثير من الأحيان القسط الأولي لنموذج عالي الكفاءة-خلال أول 2-3 سنوات.



الأسئلة المتداولة (الأسئلة الشائعة)



هل تختلف الخسائر الأساسية إذا كان المحول المغمور بالزيت ثلاثي الطور بقدرة 1500 كيلو فولت أمبير يعمل بنصف الحمل؟
لا. تعتمد الخسائر الأساسية على الجهد- وليست على التيار-. طالما تم تطبيق الجهد الأساسي، تظل الخسائر الأساسية ثابتة بغض النظر عما إذا كان الحمل 0% أو 100%.



هل يؤثر نوع الزيت على الخسائر الأساسية؟
لا، فالزيت (المعدني أو النباتي) هو وسيلة تبريد وعزل. فهو يديرعواقبمن الخسائر الأساسية (الحرارة) ولكنها لا تؤثر على توليد التباطؤ أو التيارات الدوامة الكهرومغناطيسية.



كيف يؤثر التردد على الفقد الأساسي في وحدتي بقدرة 1500 كيلو فولت أمبير؟

الخسائر الأساسية تتناسب طرديا مع التردد. سيشهد المحول المصمم لـ 50 هرتز ويعمل عند 60 هرتز زيادة طفيفة في فقدان النواة (والتشبع المحتمل)، ولهذا السبب يقوم GNEE بتخصيص التصميمات لمتطلبات الشبكة المحددة.



هل يمكن تخصيص محول مملوء بالزيت بقدرة 1500 كيلو فولت أمبير؟
نعم، يمكن تخصيص محول مملوء بالزيت بقدرة 1500 كيلو فولت أمبير من حيث نسبة الجهد والتردد ومجموعة المتجهات مثل Dyn11 وطريقة التبريد (ONAN/ONAF) والمقاومة وتصميم العلبة وفقًا لمتطلبات المشروع.



ما هي المعايير المطبقة على محول مملوء بالزيت ثلاثي الطور بقدرة 1500 كيلو فولت أمبير؟
تم تصميم معظم المحولات المملوءة بالزيت ثلاثية الطور بقدرة 1500 كيلو فولت أمبير وفقًا للمواصفة IEC 60076 أو معايير ANSI/IEEE أو غيرها من المواصفات الدولية والإقليمية.



ما هي المكونات الرئيسية للمحول المغمور بالزيت 1500 كيلو فولت أمبير؟
تشمل المكونات الرئيسية القلب المصفح، والملفات الأولية والثانوية، وزيت المحولات، والخزان، والمشعات، والحافظة، والبطانات، ومبدل الصنبور، وأجهزة الحماية مثل مرحل Buchholz.



كيف يتم تصنيع محول من النوع المغمور بالزيت بقدرة 1500 كيلو فولت أمبير؟
تتضمن عملية الإنتاج قطع القلب وتكديسه، ولف الملف، وتجفيف العزل، وتجميع الأجزاء النشطة، وتصنيع الخزانات، وملء الزيت تحت التفريغ، والتجميع النهائي.





فهمكيف تؤثر الخسائر الأساسية على كفاءة المحولات المغمورة بالزيت ثلاثية الطور بقدرة 1500 كيلو فولت أمبيرهي الخطوة الأولى نحو فاتورة كهرباء أقل وعملية صديقة للبيئة. تؤدي الخسائر الأساسية العالية إلى زيادة الحرارة، وتقليل عمر العزل، ونفقات تشغيلية كبيرة-على المدى الطويل.



في GNEE، نجمع بين 18+ سنوات من الخبرة في التصنيع، والعمليات المعتمدة من ISO-، والمواد المتميزة مثل فولاذ CRGO لتقديم محولات لا تلبي معايير الكفاءة الدولية فحسب، بل تتجاوزها أيضًا.
