محول النوع الجاف 1000 كيلو فولت أمبير مقابل المحول المغمور بالزيت: مقارنة كاملة

الاختيار بين أمحول النوع الجاف 1000 كيلو فولت أمبيرمقابل محول مغمور بالزيتيعد قرارًا مهمًا لأنظمة الطاقة الصناعية والتجارية والمرافقية.



باعتبارها شركة مصنعة محترفة للمحولات، توفر GNEE حلول المحولات من النوع الجاف - والمحولات المملوءة بالزيت - للعملاء العالميين، مما يساعد العملاء على اختيار المعدات المناسبة بناءً على السلامة، وبيئة التثبيت، والكفاءة، وتكلفة التشغيل على المدى الطويل-.



يؤدي كلا النوعين من المحولات نفس الوظيفة الكهربائية، لكن طرق التبريد ومتطلبات الصيانة وسيناريوهات التطبيق مختلفة تمامًا. إن فهم هذه الاختلافات يمكن أن يساعد المهندسين والمشترين في تحقيق استثمار أكثر فعالية من حيث التكلفة-.





A محول النوع الجاف 1000 كيلو فولت أمبيريستخدم الهواء بدلاً من الزيت العازل للتبريد. اللفات محمية بواسطة راتنجات الايبوكسي أو مواد التشريب بالضغط الفراغي، مما يجعلها مثالية للتركيبات الداخلية.



تشمل أنواع المنتجات الشائعة ما يلي:

• ثلاثة -مرحلة تجفيف-محول من النوع
• ثلاث-محول راتينج مصبوب ثلاثي الطور
• محول الطاقة من الراتنج المصبوب
• محول من النوع الجاف منخفض الخسارة-
• داخلي ثلاثي-محول الطور

تعتبر المحولات الجافة مناسبة بشكل خاص للمستشفيات والمباني التجارية ومراكز البيانات وأنظمة مترو الأنفاق حيث تعتبر السلامة من الحرائق أمرًا بالغ الأهمية.

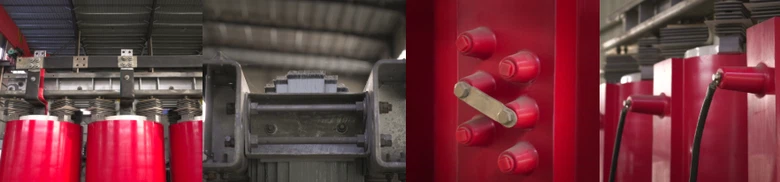

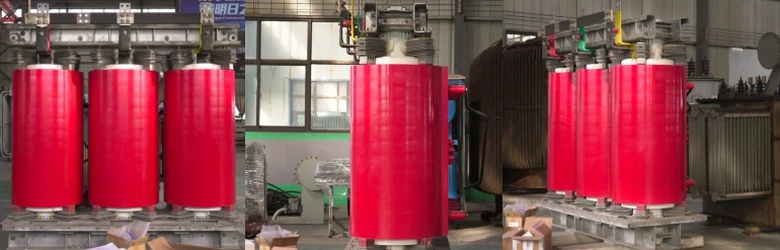

صورة مقربة-لمحول من النوع الجاف من الراتنج المصبوب





A محول مغمور بالزيت 1000 كيلو فولت أمبيريستخدم الزيوت المعدنية أو السائل العازل القابل للتحلل لتبريد وعزل المكونات الداخلية.

الميزات الرئيسية:



• يوفر الزيت تبديدًا ممتازًا للحرارة
• مناسبة للمنشآت في الهواء الطلق
• قدرة التحميل الزائد أعلى
• أفضل للأحمال الصناعية الكبيرة



تُستخدم المحولات المملوءة بالزيت- بشكل شائع في:

• محطات الطاقة الفرعية
• مصانع التصنيع
• شبكات المرافق
• مشاريع التعدين

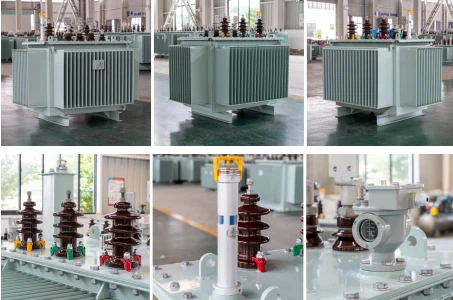

إغلاق-لـ oمحول مغمور بالزيت في الهواء الطلق

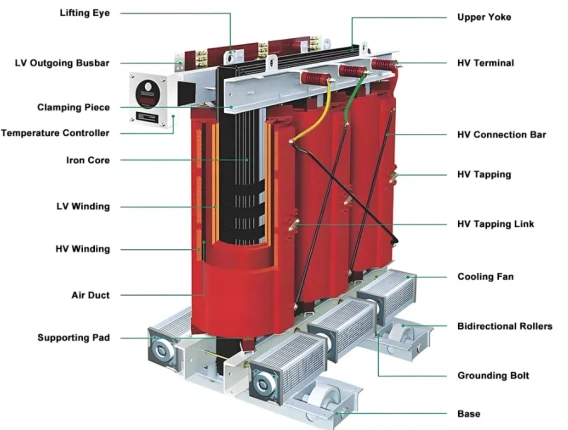

مقارنة هيكل المحولات من النوع الجاف 1000 كيلو فولت أمبير

تشمل المكونات النموذجية ما يلي:

قلب من السيليكون الصلب

اللفات النحاسية أو الألومنيوم

لفائف صب راتنجات الايبوكسي

نظام مراقبة درجة الحرارة

قنوات التهوية

خزانة الضميمة

وهذا يجعلها مثالية باعتبارهاداخلي ثلاثي-محول الطورللأماكن المغلقة.

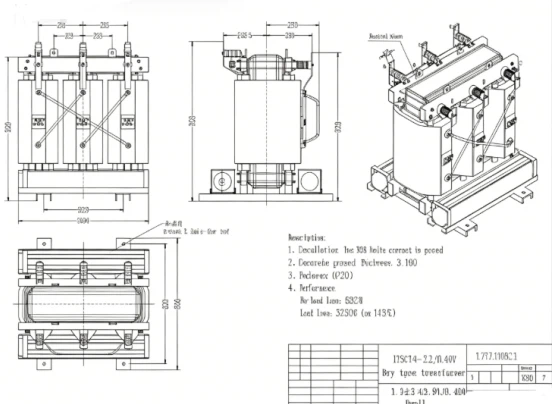

صورة مقارنة هيكل المنتج - محول النوع الجاف

مقارنة هيكل المحولات المغمورة بالزيت 1000 كيلو فولت أمبير

تشمل المكونات النموذجية ما يلي:

• خزان المحولات
• خزان الحفظ
• مؤشر مستوى الزيت
• مشعات / زعانف تبريد
• تتابع بوخهولز
• جهاز تخفيف الضغط
• زيت-ملفات مغمورة

يعتبر هيكله أكثر ملاءمة للاستخدامات الخارجية -والصناعية الثقيلة.



صورة مقارنة هيكل المنتج – محول مغمور بالزيت





مقارنة سلامة المحولات من النوع الجاف بقدرة 1000 كيلو فولت أمبير

أكبر ميزة للمحولات من النوع الجاف هيسلامة عالية من الحرائق.



ميزات السلامة الرئيسية:

• لا يوجد زيت قابل للاشتعال
• -عزل راتينج الإطفاء الذاتي
• انخفاض انبعاث الدخان
• لا يوجد خطر التسرب



هذا هو السببالشركات المصنعة للمحولات من النوع الجاف من الراتنج المصبوبأوصي بهم بشدة من أجل:

• المستشفيات
• مراكز التسوق
• المدارس
• محطات المترو
• مراكز البيانات



مقارنة سلامة المحولات المغمورة بالزيت 1000 كيلو فولت أمبير

تتمتع المحولات المغمورة بالزيت بأداء تبريد ممتاز ولكنها تحمل بعض المخاطر:

• تسرب الزيت
• خطر الحريق
• التلوث البيئي
• خطر فشل الختم

بالنسبة للتركيبات الداخلية، غالبًا ما تكون هناك حاجة إلى أنظمة إضافية للحماية من الحرائق.





لا توجد-مقارنة بين التحميل وفقدان التحميل

حديثمحول من النوع الجاف منخفض الخسارة-لقد حسنت التصاميم الكفاءة بشكل ملحوظ.



مقارنة نموذجية:

يكتب	لا-فقدان التحميل	فقدان التحميل	كفاءة
محول النوع الجاف 1000 كيلو فولت أمبير	1.8-2.2 كيلو واط	8.5-10.5 كيلو واط	97.5–98.5%
محول مغمور بالزيت 1000 كيلو فولت أمبير	1.3-1.8 كيلو واط	7.5-9.5 كيلو واط	98–99%

بشكل عام، المحولات المغمورة بالزيت عادة ما تقدم خسائر أقل قليلاً.



مقارنة أداء التبريد



كفاءة التبريد للمحولات المغمورة بالزيت

يتمتع الزيت بموصلية حرارية ممتازة، مما يسمح بما يلي:

• تبديد أفضل للحرارة
• ارتفاع التسامح الزائد
• عملية تحميل ثقيلة متواصلة أطول-.

بالنسبة إلى البيئات الصناعية- ذات الأحمال العالية، غالبًا ما يكون أداء محولات الزيت أفضل.



أداء التبريد لمحولات النوع الجاف

تعتمد المحولات الجافة على تبريد الهواء الطبيعي أو القسري.

خيارات التبريد:

• AN (الهواء الطبيعي)
• AF (القوات الجوية)

لقد أدت تصميمات المحولات الحديثة من النوع الجاف ذات الملف المصبوب إلى تحسين أداء التبريد، ولكن قدرة التحميل الزائد الثقيل عادة ما تكون أقل من الموديلات المملوءة بالزيت.





صيانة المحولات من النوع الجاف

تتطلب المحولات من النوع -الجاف صيانة أقل.



الصيانة النموذجية:

• تنظيف الغبار
• الفحص الحراري
• تشديد المحطة
• مراقبة التفريغ الجزئي



المزايا:

• انخفاض تكاليف التشغيل
• الحد الأدنى من التوقف
• خدمة روتينية أسهل

صيانة المحولات المغمورة بالزيت

تتطلب المحولات المملوءة بالزيت- مزيدًا من الصيانة.



المهام الروتينية:

• اختبار الزيت
• ترشيح الزيت
• فحص التسرب
• فحص نظام التبريد

وهذا يزيد من تكلفة الصيانة مدى الحياة.

مهندس يقوم بإجراء فحص روتيني للمحولات





أفضل التطبيقات لمحولات النوع الجاف

الموصى بها ل:

• المباني التجارية
• المستشفيات
• المجمعات السكنية
• المحطات الفرعية الداخلية
• مشاريع الطاقة المتجددة

مناسبة خاصة لثلاث-محول راتينج مصبوب ثلاثي الطورأنظمة.

أفضل التطبيقات للمحولات المغمورة بالزيت

الموصى بها ل:

• محطات فرعية خارجية
• التعدين
• التصنيع الثقيل
• مصانع الصلب
• شبكات المرافق

أفضل للبيئات الخارجية القاسية ومراكز التحميل ذات السعة العالية-.





المعلمة	محول النوع الجاف	محول مغمور بالزيت
القدرة المقدرة	1000 كيلو فولت أمبير	1000 كيلو فولت أمبير
طريقة التبريد	أن / بالعربية	أونان / أوناف
السلامة من الحرائق	ممتاز	واسطة
صيانة	قليل	متوسط-مرتفع
الاستخدام الداخلي	ممتاز	محدود
الاستخدام الخارجي	جيد	ممتاز
التكلفة الأولية	أعلى	أدنى
تكلفة مدى الحياة	أدنى	واسطة
خطر التسرب	لا أحد	حاضر
مستوى الضوضاء	أدنى	واسطة

تكلفة الشراء الأولية

تحتوي المحولات المغمورة بالزيت عادةً على:

• انخفاض تكلفة التصنيع
• انخفاض سعر الشراء
• انخفاض الاستثمار مقدما

غالبًا ما تكون تكلفة المحولات من النوع الجاف أكثر بسبب المواد العازلة المتقدمة.



تكلفة الملكية-طويلة الأجل

المحولات الجافة يمكن أن تقلل من:

• مصاريف الصيانة
• تكاليف نظام الحماية من الحرائق
• تكاليف الامتثال البيئي

مع مرور الوقت، يمكن أن تصبح تكلفة الملكية الإجمالية تنافسية.





اختر محول النوع الجاف 1000 كيلو فولت أمبير إذا:

• التثبيت الداخلي مطلوب
• السلامة من الحرائق أمر بالغ الأهمية
• يفضل صيانة منخفضة
• مسائل حماية البيئة



اختر المحول المغمور بالزيت إذا:

• ومن المقرر التثبيت في الهواء الطلق
• يوجد حمل صناعي ثقيل
• أقل تكلفة أولية مهمة
• هناك حاجة إلى قدرة تحميل زائد أعلى





عروض جيني:

• حلول محولات التوزيع الجاف
• تخصيص المحولات من نوع الراتنج المصبوب
• تصنيع المحولات المغمورة بالزيت
• خدمة التصدير العالمية
• معايير الجودة الصارمة IEC وANSI

سواء كنت بحاجة إلى محول ذو قلب جاف أو وحدة مملوءة بالزيت-، يمكن لمهندسينا أن يقترحوا عليك الحل الأفضل لمشروعك.





عند المقارنة بينمحول النوع الجاف 1000 كيلو فولت أمبير مقابل المحول المغمور بالزيت، يعتمد الخيار الأفضل على بيئة التثبيت ومتطلبات السلامة والميزانية لديك. توفر المحولات الجافة أمانًا فائقًا وصيانة منخفضة، بينما توفر الوحدات المغمورة بالزيت تبريدًا أفضل وتكلفة أولية أقل.

طلب عرض أسعار



👉 هل تحتاج إلى مساعدة الخبراء في اختيار المحول المناسب؟اتصل بـ GNEE اليوم للحصول على الدعم الاحترافي وعرض أسعار مخصص لمشروع الطاقة الخاص بك.



ما هي الأضرار التي قد تحدث أثناء نقل محولات النوع الجاف 1000 كيلو فولت أمبير؟

قد يتسبب الاهتزاز والاصطدام في ارتخاء المثبتات، أو إزاحة القلب، أو تشوه اللف، أو تلف سطح الإيبوكسي. نحن نستخدم قاعدة شحن ثابتة وتغليفًا شاملاً واختبار ما قبل التسليم- لضمان النقل الآمن.



هل يمكن وضع محول النوع الجاف من الراتنج المصبوب بقدرة 1000 كيلو فولت أمبير أفقيًا أثناء النقل؟

لا. قد يؤدي الوضع الأفقي إلى إتلاف عزل الملفات والهيكل الداخلي. يجب أن يتم نقلها عموديًا مع علامات رفع واضحة ومستقيمة.



ما هي متطلبات التثبيت الرئيسية لمحولات النوع الجاف 1000 كيلو فولت أمبير؟

إنها تحتاج إلى أساس خرساني مستوٍ وثابت، ومساحة تهوية كافية، ومسافة آمنة من الجدران والحواجز. سيؤدي التثبيت السيئ إلى الاهتزاز والضوضاء وارتفاع درجة الحرارة.



هل يمكن تركيب محولات النوع الجاف المصبوب بالإيبوكسي بقدرة 1000 كيلو فولت أمبير في الهواء الطلق مباشرة؟

محول النوع الجاف من الراتنج المصبوب القياسي مخصص للاستخدام الداخلي. يتطلب التثبيت الخارجي حاوية IP54/IP56 لمقاومة المطر والحماية من أشعة الشمس والتهوية.



لماذا تنخفض مقاومة العزل بعد التثبيت؟

الرطوبة والغبار والرطوبة العالية والأسطح المتسخة هي الأسباب الرئيسية. يمكن أن يؤدي التنظيف والتجفيف المنتظم إلى استعادة أداء العزل.



ما هو ارتفاع درجة الحرارة الطبيعي لمحول النوع الجاف من الراتنج المصبوب بقدرة 1000 كيلو فولت أمبير؟

بالنسبة لعزل الفئة F، يكون متوسط ​​ارتفاع درجة حرارة الملف أقل من أو يساوي 100 كلفن، ودرجة حرارة النقطة الساخنة- أقل من أو يساوي 155 درجة . سيؤدي الحمل الزائد وسوء التهوية والغبار إلى ارتفاع درجة الحرارة بشكل غير طبيعي.



ما الذي يسبب الضوضاء غير الطبيعية أثناء تشغيل محول النوع الجاف 1000 كيلو فولت أمبير؟

قلب فضفاض، حمل غير متوازن، تقلب الجهد، التوافقيات، الأساس غير المستوي أو الرخاوة الداخلية بعد النقل.



هل صيانة المحولات من النوع الجاف من الراتنج المصبوب بقدرة 1000 كيلو فولت أمبير-مجانية؟

إنه لا يحتاج إلى صيانة تقريبًا-، ولكنه يحتاج إلى تنظيف الغبار بانتظام وفحص عزم الدوران الطرفي واختبار العزل ومراقبة درجة الحرارة.



هل الشقوق الإيبوكسي الصغيرة مقبولة لمحولات النوع الجاف 1000 كيلو فولت أمبير؟

يمكن إصلاح الشقوق الصغيرة-السطحية، ولكن الشقوق العميقة أو المخترقة تؤثر على سلامة العزل ويجب إصلاحها أو استبدالها.



لماذا ينبه جهاز التحكم في درجة الحرارة على محول صب الإيبوكسي 1000 كيلو فولت أمبير؟

الأسباب الشائعة: التحميل الزائد، فشل المروحة، سوء التهوية، خطأ في مستشعر درجة الحرارة أو التوافقيات الثقيلة.
