شرح هيكل ومكونات محول النوع الجاف من الراتنج المصبوب بقدرة 1000 كيلو فولت أمبير

في أنظمة توزيع الطاقة الحديثةمحول النوع الجاف من الراتنج المصبوب بقدرة 1000 كيلو فولت أمبير تتميز بسلامتها وموثوقيتها وملاءمتها للبيئة.



باعتبارها شركة مصنعة محترفة، تتخصص GNEE في تصميم وتوفير الأداء العالي-.النوع الجاف -المحولات، مشتملثلاث محولات من النوع -المرحلة الجافة-, محولات الطاقة من الراتنج المصبوب، ومخصصةمحولات الطور الداخلية-ثلاثية الطورللتطبيقات الصناعية والتجارية العالمية.



تشرح هذه المقالة بالتفصيل هيكل ومكونات أمحول النوع الجاف من الراتنج المصبوب بقدرة 1000 كيلو فولت أمبيرمما يساعدك على فهم تصميمه الداخلي بشكل أفضل وسبب استخدامه على نطاق واسع في مشاريع توزيع الطاقة.





هيكل أمحول النوع الجاف من الراتنج المصبوب بقدرة 1000 كيلو فولت أمبيرتم تصميمه لضمان تبديد الحرارة بكفاءة، والعزل الكهربائي، والقوة الميكانيكية. مقارنةً بالوحدات المملوءة بالزيت-هذامحول توزيع الراتنج المصبوبيعتمد تغليف راتنجات الايبوكسي، مما يزيل مخاطر الحريق وتسرب الزيت.

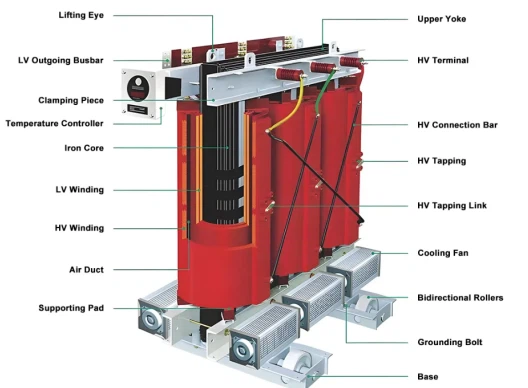

التصميم الهيكلي الأساسي للمحولات من النوع الجاف-.

الإطار الهيكلي الرئيسي لالنوع الجاف -المحوليشمل:

• النواة المغناطيسية (القلب المصفح بالفولاذ السليكوني)
• ملف ذو جهد عالي-
• ملف ذو جهد منخفض (LV).-
• نظام العزل (صب راتنجات الايبوكسي)
• نظام التبريد (الهواء الطبيعي أو الهواء القسري)
• الضميمة الواقية (اختياري)



المحول الأساسية الجافةتستخدم صفائح فولاذية من السيليكون-عالية الجودة-ملفوفة على البارد-لتقليل فقد القلب والضوضاء. وهذا يجعلهامحول من النوع الجاف منخفض الخسارة-، مثالي لتطبيقات توفير الطاقة-.





فهم كل مكون من أيلقي لفائف النوع الجاف المحولاتيساعد المشترين على تقييم جودة المنتج وأدائه.

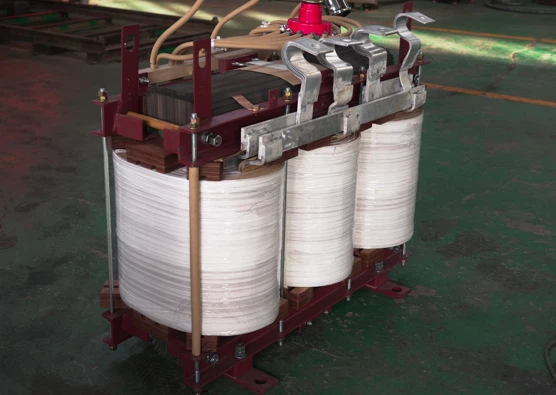

المحول الأساسي في محول من نوع الراتنج المصبوب

جوهر هو الدائرة المغناطيسية للثلاث-محول راتينج مصبوب ثلاثي الطور. وهي مصنوعة من-صفائح فولاذية من السيليكون عالية النفاذية، ومجمعة لتقليل خسائر التيار الدوامي.



الميزات الرئيسية:

• عدم وجود-خسارة تحميل منخفضة
• انخفاض مستوى الضوضاء
• صلابة ميكانيكية قوية



لف الجهد العالي في محولات الطاقة من الراتنج المصبوب

لف الجهد العالي في أمحول من النوع الجاف من الراتنج المصبوبعادة ما تكون مصنوعة من موصلات نحاسية ومغلفة في راتنجات الايبوكسي تحت ظروف الفراغ.



المزايا:

• أداء عزل ممتاز
• مقاومة الرطوبة والغبار
• قوة عازلة عالية

يضمن هذا الهيكل تشغيل المحول بأمان في البيئات القاسية مثل المصانع والمباني والمحطات الفرعية.



لف الجهد المنخفض في محولات من النوع -المرحلة الجافة-ثلاثية

عادة ما يكون ملف الجهد المنخفض مصنوعًا من رقائق النحاس أو رقائق الألومنيوم، وهو مصمم للتعامل مع أحمال التيار العالية بكفاءة.



تشمل الفوائد ما يلي:

• مقاومة قوية لدائرة القصر-.
• التوزيع الحالي الموحد
• تعزيز الأداء الحراري

هذا التصميم يحسن موثوقيةمحول التوزيع الجاففي التشغيل المستمر.





نظام العزل هو الميزة الأساسية لمحول من نوع الراتنج المصبوب.



تكنولوجيا صب راتنجات الايبوكسي

فيمحولات الراتنج المصبوب الجاف، اللفات مصبوبة بالفراغ-مع راتنجات الإيبوكسي، مما يشكل طبقة عازلة صلبة.



المزايا الرئيسية:

• مثبطات اللهب-وذاتية الإطفاء-.
• لا يوجد تفريغ جزئي
• مقاومة عالية للتلوث البيئي

وهذا يجعل المحول مثاليًا لـداخلي ثلاثي-محول الطورالتطبيقات مثل المستشفيات والمباني التجارية ومراكز البيانات.



عملية صب لفائف المحولات





يعد التبريد أمرًا ضروريًا للحفاظ على الأداء وإطالة عمر الخدمة.



طرق تبريد الهواء في المحولات من النوع الجاف-.

A محول من النوع الجاف منخفض الخسارة-يستخدم عادة:

• تبريد (الهواء الطبيعي).
• تبريد AF (الهواء القسري) مع المراوح

الثلاثة -مرحلة تجفيف-محول من النوعيمكنها زيادة السعة بنسبة 30-40% عند تجهيزها بأنظمة تبريد الهواء القسري.



المزايا:

• لا صيانة النفط
• انخفاض تكلفة التشغيل
• صديقة للبيئة





العلبة تحمي المكونات الداخلية للمحول توزيع الراتنج المصبوبمن العوامل الخارجية.



أنواع الضميمة ومستويات الحماية

أنواع الضميمة المشتركة:

• IP20 (الحماية الداخلية الأساسية)
• IP23 (مقاومة التنقيط-)
• IP44/IP54 (حماية الغبار والماء)



فوائد:

• تحسين السلامة
• تقليل خطر الاتصال العرضي
• مناسب للبيئات الداخلية وشبه الخارجية.-



المحول النهائي في المستودع





حديثمحولات الطاقة من الراتنج المصبوبمجهزة بأنظمة مراقبة ذكية.



نظام مراقبة درجة الحرارة

تشمل المكونات الرئيسية ما يلي:

• أجهزة استشعار درجة الحرارة PT100
• أجهزة التحكم في درجة الحرارة الرقمية
• وظائف التنبيه والرحلة

تضمن هذه الأنظمة مراقبة-درجة حرارة الملف في الوقت الفعلي، مما يمنع ارتفاع درجة الحرارة ويطيل عمر المحول.





يوجد أدناه جدول مواصفات نموذجي لـمحول راتينج مصبوب ثلاثي الطور بقدرة 1000 كيلو فولت أمبير-:

المعلمة	قيمة
القدرة المقدرة	1000 كيلو فولت أمبير
مرحلة	ثلاث-مرحلة
تكرار	50/60 هرتز
الجهد الأساسي	10 كيلو فولت / 11 كيلو فولت
الجهد الثانوي	0.4 كيلو فولت
مجموعة المتجهات	داين11
طريقة التبريد	أن / بالعربية
فئة العزل	F / H
فئة الحماية	IP20 / IP23 / IP44
ارتفاع درجة الحرارة	أقل من أو يساوي 100 ألف
مستوى الضوضاء	أقل من أو يساوي 55 ديسيبل
كفاءة	أكبر من أو يساوي 98%

توضح هذه المعلمات الكفاءة العالية والموثوقية لـمحول التوزيع الجاف.





الالشركات المصنعة للمحولات من النوع الجاف من الراتنج المصبوبالتركيز على تقديم الأداء المتفوق.



لماذا تختار المحولات من النوع -الجاف؟

• مقاوم للحريق والانفجارات-.
• صيانة-تشغيل مجاني
• صديق للبيئة-(لا يوجد تلوث نفطي)
• تركيب مدمج وسهل
• قوة ميكانيكية عالية

هذه المزايا تجعلها مثالية للبنية التحتية الحضرية ومشاريع الطاقة المتجددة والمرافق الصناعية.



تحميل وشحن المحولات في المصنع





المحول توزيع الراتنج المصبوبيستخدم على نطاق واسع في:

• المباني التجارية
• المستشفيات والمدارس
• النباتات الصناعية
• أنظمة الطاقة المتجددة (الطاقة الشمسية/طاقة الرياح)
• مراكز البيانات وأنظمة المترو

تصميمها الآمن والموثوق يجعلها المفضلةداخلي ثلاثي-محول الطورفي المدن الحديثة.





كما من ذوي الخبرةالشركات المصنعة للمحولات من النوع الجاف من الراتنج المصبوب، تقدم GNEE:

• خطوط الإنتاج المتقدمة ورقابة صارمة على الجودة
• تخصيص تصنيع المعدات الأصلية وأوديإم
• تجربة التصدير العالمية
• التسليم السريع والدعم المهني

نحن ملتزمون بتقديم-جودة عاليةمحولات الراتنج المصبوب الجافالتي تلبي المعايير الدولية.





فهمهيكل ومكونات محول النوع الجاف من الراتنج المصبوب بقدرة 1000 كيلو فولت أمبيريساعدك على اتخاذ قرارات شراء مستنيرة لتوزيع الطاقة بشكل آمن وفعال. من القلب واللفات إلى أنظمة العزل والتبريد، كل جزء من أمحول من نوع الراتنج المصبوبتم تصميمه للأداء والمتانة.

طلب عرض أسعار



👉 تبحث عن موثوقةمحول الطاقة من الراتنج المصبوبمزود؟ اتصل بـ GNEE اليوم للحصول على حل مخصص وعرض أسعار تنافسي لمشروعك القادم!



ما هي عيوب الجودة الشائعة التي تحدث أثناء إنتاج 1000 كيلو فولت أمبيريلقي الراتنج النوع الجاف المحولات؟

تشمل العيوب الشائعة شقوق الإيبوكسي، والفقاعات، والتفريغ الجزئي العالي، واللف غير المتساوي، والقلب المفكك، وارتفاع درجة الحرارة بشكل زائد. يحدث هذا بشكل أساسي بسبب سوء الصب بالفراغ، أو المعالجة غير الكافية، أو المواد الخام غير المؤهلة. تعتمد محولاتنا من النوع الجاف المصبوب بالإيبوكسي صب الضغط الفراغي لضمان عدم وجود تشققات، والتفريغ الجزئي المنخفض، والأداء المستقر.



لماذا لا تحتوي بعض المحولات من النوع الجاف بقدرة 1000 كيلو فولت أمبير على-نسبة عالية من فقد الأحمال والضوضاء؟

ينتج الفقد الكبير والضوضاء عن -صفائح فولاذ السيليكون ذات الدرجة المنخفضة، أو التصفيح الأساسي غير المناسب، أو التثبيت غير المحكم، أو توتر الملف غير المتساوي. نحن نستخدم فولاذ السيليكون-الحبوب المدرفلة على البارد عالي الجودة-والتجميع الدقيق للتحكم في الفقد والضوضاء ضمن معايير IEC.



ما هي الأضرار التي قد تحدث أثناء نقل محولات النوع الجاف 1000 كيلو فولت أمبير؟

قد يتسبب الاهتزاز والاصطدام في ارتخاء المثبتات، أو إزاحة القلب، أو تشوه اللف، أو تلف سطح الإيبوكسي. نحن نستخدم قاعدة شحن ثابتة وتغليفًا شاملاً واختبار ما قبل التسليم- لضمان النقل الآمن.



هل يمكن وضع محول النوع الجاف من الراتنج المصبوب بقدرة 1000 كيلو فولت أمبير أفقيًا أثناء النقل؟

لا. قد يؤدي الوضع الأفقي إلى إتلاف عزل الملفات والهيكل الداخلي. يجب أن يتم نقلها عموديًا مع علامات رفع واضحة ومستقيمة.



ما هي متطلبات التثبيت الرئيسية لمحولات النوع الجاف 1000 كيلو فولت أمبير؟

إنها تحتاج إلى أساس خرساني مستوٍ وثابت، ومساحة تهوية كافية، ومسافة آمنة من الجدران والحواجز. سيؤدي التثبيت السيئ إلى الاهتزاز والضوضاء وارتفاع درجة الحرارة.



هل يمكن تركيب محولات النوع الجاف المصبوب بالإيبوكسي بقدرة 1000 كيلو فولت أمبير في الهواء الطلق مباشرة؟

محول النوع الجاف من الراتنج المصبوب القياسي مخصص للاستخدام الداخلي. يتطلب التثبيت الخارجي حاوية IP54/IP56 لمقاومة المطر والحماية من أشعة الشمس والتهوية.



لماذا تنخفض مقاومة العزل بعد التثبيت؟

الرطوبة والغبار والرطوبة العالية والأسطح المتسخة هي الأسباب الرئيسية. يمكن أن يؤدي التنظيف والتجفيف المنتظم إلى استعادة أداء العزل.



ما هو ارتفاع درجة الحرارة الطبيعي لمحول النوع الجاف من الراتنج المصبوب بقدرة 1000 كيلو فولت أمبير؟

بالنسبة لعزل الفئة F، يكون متوسط ​​ارتفاع درجة حرارة الملف أقل من أو يساوي 100 كلفن، ودرجة حرارة النقطة الساخنة- أقل من أو يساوي 155 درجة . سوف يتسبب الحمل الزائد وسوء التهوية والغبار في ارتفاع درجة الحرارة بشكل غير طبيعي.



ما الذي يسبب الضوضاء غير الطبيعية أثناء تشغيل محول النوع الجاف 1000 كيلو فولت أمبير؟

قلب فضفاض، حمل غير متوازن، تقلب الجهد، التوافقيات، الأساس غير المستوي أو الرخاوة الداخلية بعد النقل.
