ما هي عملية التشغيل المتوازي لمحولات الطاقة ثلاثية الأطوار؟

ما هو التشغيل المتوازي لمحولات الطاقة ثلاثية الطور؟

كمورد لمحولات الطاقة ثلاثية الطور، كثيرًا ما أواجه استفسارات حول التشغيل المتوازي لهذه الأجهزة الكهربائية الأساسية. يعد التشغيل المتوازي لمحولات الطاقة ثلاثية الطور مفهومًا حاسمًا في مجال أنظمة الطاقة الكهربائية، والتي يمكن أن تعزز بشكل كبير موثوقية ومرونة وكفاءة إمدادات الطاقة.

تعريف والغرض من العملية الموازية

يشير التشغيل المتوازي لمحولات الطاقة ثلاثية الطور إلى توصيل محولين أو أكثر بنفس شبكة الطاقة في وقت واحد. يتم توصيل الملفات الأولية لهذه المحولات بنفس مصدر الجهد الأساسي، ويتم توصيل الملفات الثانوية بنفس الحمل. الأغراض الرئيسية للعملية الموازية هي كما يلي:

1. زيادة القدرة: عندما يتجاوز طلب الحمل قدرة محول واحد، يسمح التشغيل المتوازي لمحولات متعددة بمشاركة الحمل، مما يزيد بشكل فعال من إجمالي قدرة إمداد النظام بالطاقة. على سبيل المثال، إذا كان محول واحد لديه قدرة 1000 كيلو فولت أمبير، فمن خلال توصيل اثنين من هذه المحولات بالتوازي، يمكن للنظام توفير ما يصل إلى 2000 كيلو فولت أمبير من الطاقة.
2. موثوقية محسنة: في نظام الطاقة، إذا فشل أحد المحولات أثناء التشغيل، يمكن للمحولات الأخرى الموازية الاستمرار في توفير الطاقة للحمل، مما يقلل من تأثير انقطاع التيار الكهربائي. يعمل هذا التكرار على تحسين الموثوقية الإجمالية لمصدر الطاقة.
3. المرونة في التشغيل: يوفر التشغيل المتوازي مرونة في ضبط مصدر الطاقة وفقًا لتغير الحمل. يمكن إضافة المحولات أو إزالتها من المجموعة الموازية بناءً على طلب الحمل الفعلي، مما يؤدي إلى تحسين تشغيل نظام الطاقة.

شروط التشغيل الموازي

للتشغيل المتوازي الناجح لمحولات الطاقة ثلاثية الطور، يجب استيفاء عدة شروط:

1. نفس نسبة الجهد: يجب أن تكون نسبة الجهد لكل محول في المجموعة المتوازية هي نفسها. يتم تعريف نسبة الجهد على أنها نسبة الجهد الأساسي إلى الجهد الثانوي. إذا كانت نسب الجهد مختلفة، فإن تياراً متداولاً سوف يتدفق بين المحولات حتى في حالة عدم وجود حمل متصل بالجانب الثانوي. لا يؤدي هذا التيار المنتشر إلى زيادة الخسائر في المحولات فحسب، بل قد يتسبب أيضًا في ارتفاع درجة الحرارة وتلف المحولات.
2. نفس النسبة المئوية للمقاومة: يجب أن تكون نسبة ممانعة المحولات متساوية تقريبًا. تحدد النسبة المئوية للممانعة خصائص مشاركة الحمل بين المحولات. عندما تكون الممانعات المئوية مختلفة، فإن المحولات لن تتقاسم الحمل بشكل متناسب. سوف يحمل المحول ذو الممانعة المئوية الأقل حصة أكبر من الحمل، مما قد يؤدي إلى التحميل الزائد لهذا المحول بينما تكون المحولات الأخرى أقل من التحميل.
3. نفس مجموعة الاتصال: يجب أن تكون مجموعة اتصال المحولات هي نفسها. تشير مجموعة الاتصال إلى كيفية توصيل اللفات الأولية والثانوية للمحول (على سبيل المثال، Y - Y، Y - Δ، Δ - Y، Δ - Δ). إذا كانت مجموعات الاتصال مختلفة، سيكون هناك فرق طور كبير بين الفولتية الثانوية للمحولات، مما يؤدي إلى تيار متداول كبير يمكن أن يؤدي إلى تلف المحولات.
4. نفس تسلسل المرحلة: يجب أن يكون تسلسل الطور للجهود الأولية المطبقة على جميع المحولات في المجموعة المتوازية هو نفسه. سيؤدي تسلسل الطور الخاطئ إلى حدوث حالة ماس كهربائي بين الملفات الثانوية للمحولات، وهو أمر خطير للغاية ويمكن أن يؤدي إلى أضرار جسيمة للمحولات ونظام الطاقة.

خطوات التشغيل الموازي

يتم تضمين الخطوات التالية بشكل عام في التشغيل المتوازي لمحولات الطاقة ثلاثية الطور:

1. التفتيش والاختبار: قبل توصيل المحولات على التوازي يجب إجراء فحص واختبار شامل لكل محول. يتضمن ذلك فحص مقاومة العزل ومقاومة اللف وإجراء اختبار عدم التحميل واختبار الدائرة القصيرة للتأكد من أن المحولات في حالة جيدة وتلبية متطلبات التشغيل المتوازي.
2. اتصال: قم بتوصيل الملفات الأولية لجميع المحولات بنفس مصدر الجهد الأساسي، مع التأكد من صحة تسلسل الطور. ثم قم بتوصيل الملفات الثانوية للمحولات بنفس الحمل، مع التأكد من أن مجموعة التوصيل هي نفسها لجميع المحولات.
3. المراقبة والتكيف: بعد توصيل المحولات على التوازي، قم بمراقبة معلمات التشغيل مثل تيار الحمل والجهد ودرجة الحرارة لكل محول. إذا لزم الأمر، قم بضبط تشغيل المحولات للتأكد من أنها تتقاسم الحمل بالتساوي وتعمل ضمن النطاق الآمن.

تطبيقات في نظام الطاقة

يتم استخدام التشغيل المتوازي لمحولات الطاقة ثلاثية الطور على نطاق واسع في أنظمة الطاقة المختلفة، بما في ذلك محطات الطاقة الصناعية والمباني التجارية والمناطق السكنية.

في محطات الطاقة الصناعية، غالبًا ما يتم توصيل محولات الطاقة ثلاثية الطور ذات القدرة الكبيرة على التوازي لتلبية الطلب العالي على الطاقة للمعدات الصناعية. على سبيل المثال، في مصنع الصلب، يمكن تشغيل محولات متعددة بالتوازي لتوفير الطاقة للأفران الكهربائية، ومصانع الدرفلة، وغيرها من المعدات الثقيلة.

في المباني التجارية، يمكن للمحولات المتوازية أن توفر إمدادات طاقة موثوقة لمختلف الأجهزة والأنظمة الكهربائية، مثل أنظمة تكييف الهواء، وأنظمة الإضاءة، والمصاعد. وهذا يضمن التشغيل الطبيعي للمبنى ويعزز راحة وسلامة شاغليه.

في المناطق السكنية، يمكن للمحولات المتوازية المتصلة توزيع الطاقة بالتساوي على المنازل، مما يقلل من انخفاض الجهد ويحسن جودة الطاقة.

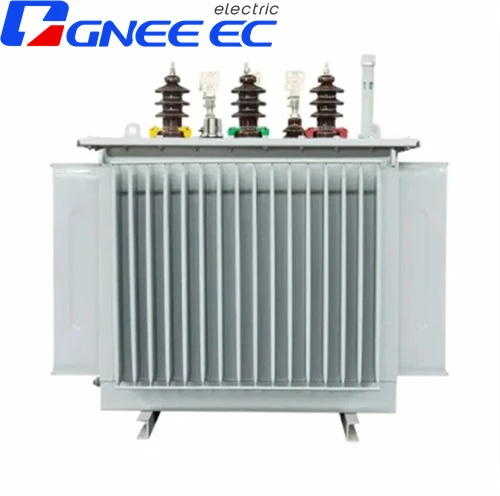

كمورد لمحولات الطاقة ثلاثية الطور، فإننا نقدم مجموعة واسعة من المنتجات عالية الجودة المناسبة للتشغيل المتوازي. ملكناS(B)H15 - محول طاقة من السبائك غير المتبلورة المختومة من سلسلة Mيتميز بفقدان منخفض، وكفاءة عالية، وأداء ممتاز، وهو خيار مثالي للتشغيل المتوازي في أنظمة الطاقة المختلفة. نحن نقدم أيضامحولات الجهد الكهربائيومحول طاقة أحادي الطورلتلبية احتياجات العملاء المختلفة.

إذا كنت مهتمًا بمنتجاتنا أو لديك أي أسئلة حول التشغيل المتوازي لمحولات الطاقة ثلاثية الطور، فلا تتردد في الاتصال بنا لمزيد من المناقشة والتفاوض بشأن الشراء. نحن ملتزمون بتزويدكم بأفضل الحلول والخدمات في مجال محولات الطاقة.

مراجع

1. "تحليل نظام الطاقة" بقلم جون ج. غرينجر وويليام د. ستيفنسون جونيور.
2. "هندسة المحولات: التصميم والتكنولوجيا والتشخيص" بقلم GS Mudaliar.
3. معيار IEEE C57.12.00 - 2010، "المتطلبات العامة القياسية للسوائل - محولات التوزيع المغمورة والطاقة وتنظيم المحولات".
